Marqueuse laser
3 axes (XYZ)
Solution idéale pour le marquage de composants en métal,
plastique et caoutchouc, même lorsqu’ils présentent des formes ou dimensions
complexes, grâce à la gestion dynamique sur trois axes.
Polyvalente
Grâce à son architecture tridimensionnelle, la marqueuse laser 3 axes permet un positionnement précis sur plusieurs plans, assurant le marquage de pièces aux formes complexes sans compromis sur la qualité.
Flexible
Sa configuration modulaire permet l’adaptation de l’aire de marquage et l’ajout d’accessoires, rendant la solution compatible avec différents scénarios de production.
Haute performance
Conçue pour fonctionner en cycle continu, elle garantit des performances constantes, une grande fiabilité et une réduction significative des temps d’arrêt machine.
Automatisation avec robot
La MPH XYZ peut être intégrée avec des bras mécaniques et robots industriels pour automatiser les cycles de travail et optimiser la productivité selon les besoins du client.

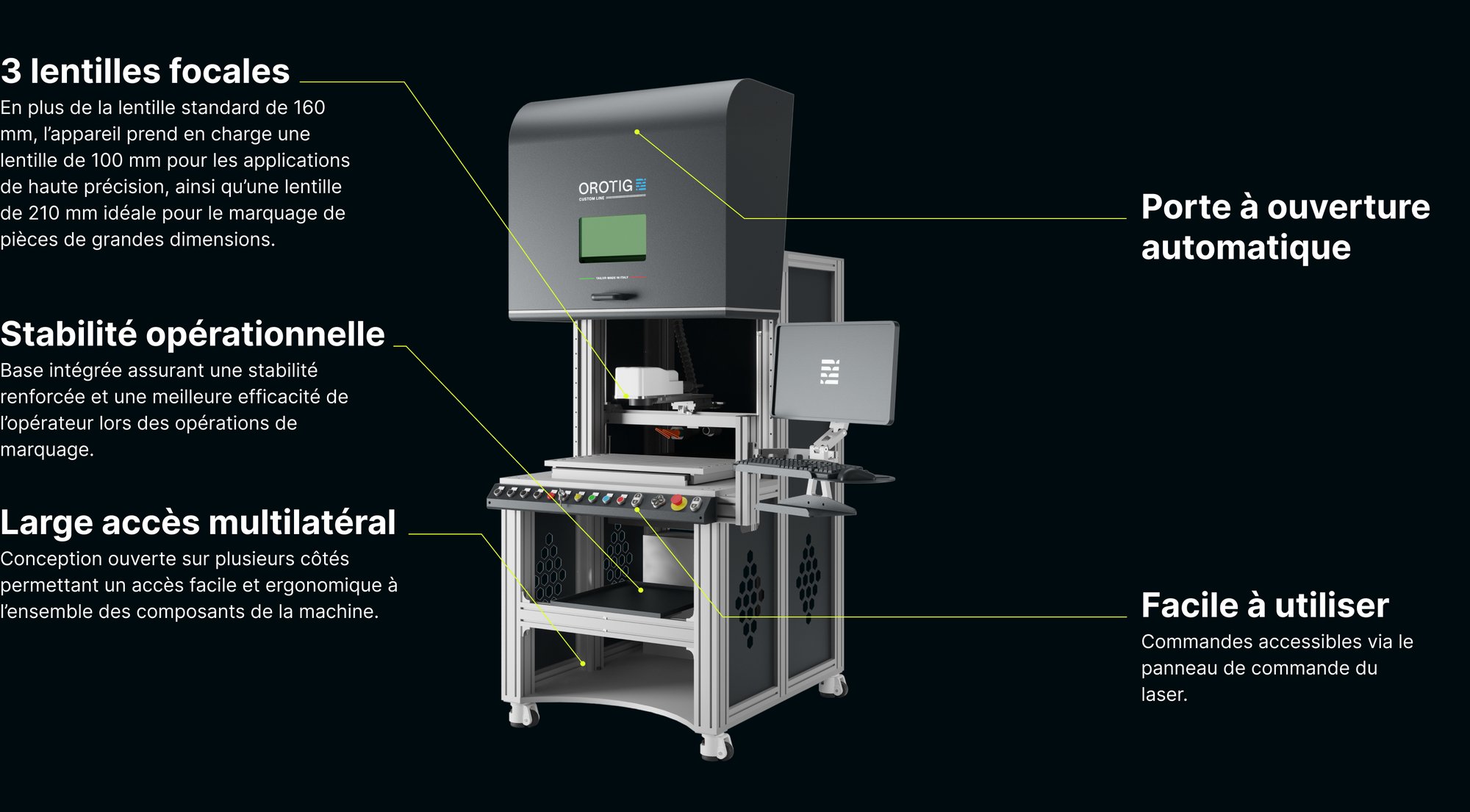

Encombrement et dimensions
- Caractéristiques
- Données techniques
- Accessoires
- Downloads
DONNÉES TECHNIQUES
MPH XYZ
Sources laser disponibles
30 W, 30 W MOPA, 50 W, 70 W, 100 W
Lentilles focales disponibles
100 mm, 160 mm, 210 mm
Zone de marquage
60 x 60 mm, 110 × 110 mm, 145 x 145 mm (selon la lentille)
Type d’axe Z
Avec moteur pas à pas - Brushless Mitsubishi
Course axe X-Y-Z
X 600 mm – Y 400 mm – Z 400 mm
Dimensions max. de la pièce
700 mm x 400 mm
Poids max. de la pièce
150 kg
Classe de sécurité
Classe 1 (fermé), Classe 3R (ouvert)
Système de refroidissement
Air forcé
Longueur d’onde
1064 nm
Alimentation
230 V ±10% 50-60 Hz
Dimensions
L 956 mm – P 1178 mm – H 1815 mm (2419 mm porte ouverte)
Poids
365 kg
Montage mandrin
Oui
Mandrins
DIV 20: Mandrin de précision auto-centrant de 80 mm de diamètre.
DIV 32: Mandrin de précision auto-centrant de 125 mm de diamètre.
Custom: Possibilité de mandrins avec résolution au centième sur demande.
TBH BF 100 R avec filtres M5, HEPA 13 et charbon actif
(débit d'air 30–230 m³/h, diamètre 50 mm)
TBH LN 230 avec filtres M5, HEPA 13 et charbon actif
(débit d'air 50–250 m³/h, diamètre 50 mm)
