Découpe et marquage haute définition

Grâce aux parois de découpe parfaitement perpendiculaires et à l'utilisation simultanée de deux sources laser, les deux opérations peuvent être réalisées.

Icona 24 7

Productivité maximale

Réduction considérable des temps de traitement grâce à la possibilité d'effectuer des découpes en un seul passage et à des cycles de travail continus grâce au refroidisseur et à l'enrouleur de plaques intégrés.

Icona risparmio tempo e risorse

Récupération des matériaux

La technologie spéciale combinant le faisceau laser avec un jet de gaz et un système d'aspiration performant permet une récupération du métal bien supérieure aux autres méthodes de découpe.

Découpe et marquage en un seul produit

Grâce à la présence simultanée de deux sources laser dans un seul produit, l'opérateur peut effectuer des opérations de découpe et de marquage sur le même métal, en optimisant les temps de production sans négliger la qualité du résultat final.

Marquage et découpe laser d’une inscription réalisée avec la machine de découpe et de marquage laser TDL 500 d’Orotig.
Marquage et découpe laser d’un bouton de manchette réalisés avec la machine de découpe et de marquage laser TDL 500 d’Orotig.
Marquage et découpe laser d’un monogramme réalisés avec la machine de découpe et de marquage laser TDL 500 d’Orotig.

Une qualité de découpe inégalée

Grâce à ses parois de découpe parfaitement perpendiculaires, TDL est en mesure de réaliser des découpes de très haute définition jusqu'à 4 millimètres d'épaisseur, ce qui permet une production de masse dans l'industrie de l'orfèvrerie et des accessoires de mode.

DOWNLOAD BROCHURE

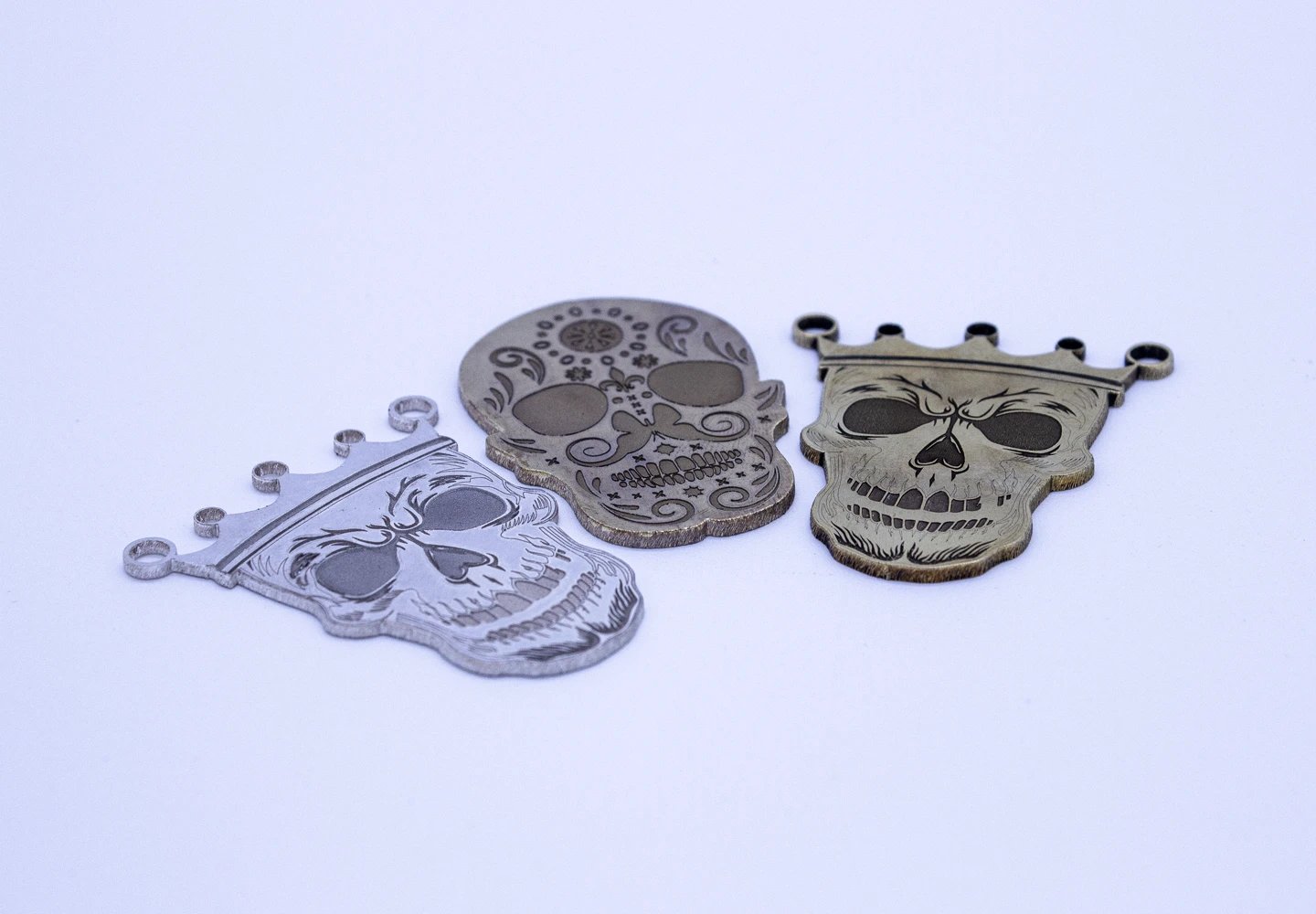

Marquage et découpe laser des trois crânes réalisés avec la machine de découpe et de marquage laser TDL 500 d’Orotig.

Efficacité de la production

Avec TDL, les temps d'usinage peuvent être considérablement réduits grâce à la possibilité de réaliser des découpes précises allant jusqu'à 4 mm en un seul passage. De plus, grâce au refroidisseur et à l'enrouleur de plaques intégrés, il est possible de travailler en cycle continu, ce qui permet d'optimiser les temps de production.

Icona 24 7

Productivité élevée

Le refroidisseur intégré permet un fonctionnement 24 heures sur 24 et 7 jours sur 7

Operatore service

Intervention minimale de l'opérateur

Grâce aux systèmes d'automatisation, qui permettent de mémoriser certaines opérations d'usinage, et à l'enrouleur, qui permet d'automatiser le processus de découpe en série.

Save

Optimisation de la plaque

Grâce au logiciel, il est possible d'optimiser les espaces de découpe et de stocker les plaques déjà traitées.

Optimisation des matériaux utilisés

La technologie particulière de TDL, spécialement conçue par notre équipe de R&D, qui associe le faisceau laser à un jet de gaz et à un système d‘aspiration performant, permet une récupération du métal bien supérieure aux autres méthodes de découpe.

Minor dispendio di materiale

Gaspillage réduit des matériaux

Optimisation des espaces sur la plaque de métal grâce au dispositif d’entraînement de plaques avec logiciel intégré.

Riciclo

Valorisation des déchets

Le métal ne se sublime pas grâce au faisceau laser et au jet de gaz qui rabattent les particules de métal.

Icona efficienza

Système d'aspiration avec filtre autonettoyant

Il minimise l'intervention de l'opérateur grâce à un système à air comprimé et de récupération des poussières.

Encombrement et dimensions

Encombrement et dimensions de la machine de découpe et de marquage laser TDL 500 d’Orotig.
Encombrement et dimensions de la machine de découpe et de marquage laser TDL 500 d’Orotig.
  • Caractéristiques
  • Données techniques
  • Accessories
  • Downloads
Caractéristiques techniques de la machine de découpe et de marquage laser TDL 500 d’Orotig.

DONNÉES TECHNIQUES

TDL

SOURCE LASER (PUISSANCE NOMINALE)

20 - 50 - 70 W

ZONE DE MARQUAGE MAXIMALE

110 × 110 mm [x2]

DIMENSIONS DE LA ZONE DE DÉCOUPE

X=200 mm, Y=110 mm

DIMENSION DU POINT DE DÉCOUPE/MARQUAGE

0.1 mm / 50 μm

PUISSANCE MOYENNE DE DÉCOUPE

300 W, 450 W

PUISSANCE MAXIMALE DE DÉCOUPE

3000 W, 4500 W

LARGEUR DE LA PLAQUE

min 20 mm - max 125 mm

COURSE MAXIMALE DE L'AXE X-Y-Z

225 - 120 - 144 mm

AVANCE RAPIDE DANS LE TEMPS (X-Y-Z)

max 10000 mm/min

ACCÉLÉRATION DES AXES X-Y-Z

max 2 m/s2

MOUVEMENT CNC X-Y-Z

165 N/cm

PRÉCISION DU POSITIONNEMENT ET RÉPÉTABILITÉ

0.01 mm

PRESSION DE FONCTIONNEMENT DU SYSTÈME PNEUMATIQUE

7 bar

DÉBIT MINIMAL DU COMPRESSEUR D'AIR

160 l/min

ENTRÉES DISPONIBLES DE GAZ DE DÉCOUPE (PRESSION MAX. 16 BAR)

3

CLASSE DE SÉCURITÉ

Classe 1 (fermé), Classe 3R (ouvert)

ALIMENTATION

230 VAC ± 10%, 1+N ph, 50/60 HZ, 4.5 kW (6 kW con accessori)

DIMENSIONS (L x H x P)

800 × 1940 × 946 mm

POIDS

600 Kg

Accessoire enrouleur pour la machine de découpe et de marquage laser TDL 500 d’Orotig.

Enrouleur

Accessoire séchoir pour la machine de découpe et de marquage laser TDL 500 d’Orotig.

Séchoir

Accessoire aspirateur pour la machine de découpe et de marquage laser TDL 500 d’Orotig.

Aspirateur
