Ingranaggio-2

Fonctionnalités semi-automatiques

Logiciel facile à utiliser avec des fonctionnalités semi-automatiques, même pour les opérateurs les moins expérimentés.

Icona 24 7

Cycle continu

Le refroidisseur intégré, la haute fréquence et la puissance de crête élevée font d'Antares un système adapté aux cycles de travail continus.

Icona assi xyz

Mouvements de grande ampleur

Il permet également de souder dans des endroits difficiles d'accès grâce au mouvement X-Y-Z et à l'articulation de la tête de soudage.

Augmentez la productivité grâce à l'usinage en cycle continu

Grâce à son refroidisseur intégré, à sa haute fréquence et à sa puissance de crête élevée, Antares est adaptée aux cycles de travail continus 24 heures sur 24 et 7 jours sur 7, éliminant ainsi les temps d'arrêt et améliorant la productivité et les flux de travail.

Alta potenza di picco

Puissance de crête élevée

12,5KW

Termometro e goccia

Grand réservoir

Système de refroidissement à l'eau avec réservoir de 8 litres

Icona frequenza

Fréquence élevée

Jusqu'à 40 tirs par seconde

Performances exceptionnelles sur les métaux difficiles

Grâce à sa puissance de crête élevée, Antares permet de souder aussi bien des alliages d'acier que des métaux nécessitant une puissance élevée, tels que l'aluminium et le cuivre.

DOWNLOAD BROCHURE
Tôle soudée grâce à la puissance de crête élevée de la machine de soudage laser Antares d’Orotig, qui permet de souder à la fois des alliages d’acier et de l’aluminium et du cuivre, qui nécessitent des puissances élevées.

Cycles de travail simplifiés

Les fonctions semi-automatiques, telles que la mémorisation des trajectoires en polyligne, la mémorisation du plan incliné, la fonction cercle et l'automatisation d'un des axes, rendent l'usinage plus facile et plus rapide, même pour les opérateurs les moins expérimentés.

Menu

Bibliothèque fonctionnelle

Large choix de fonctions semi-automatiques.

Icona UX UI design

Interface intuitive

Écran tactile couleur de 7’’, facile à utiliser, qui vous permet de modifier facilement les paramètres.

Icona marcatura

Fonctionnalité de overlap

Permet de régler une distance de tir constante, quelle que soit la vitesse de l'axe, afin d'obtenir une soudure homogène, même en mode manuel.

Flexibilité et mobilité maximales

Grâce à la combinaison des différents mouvements du bras, Antares permet d'usiner facilement des endroits difficiles d'accès, même sur des pièces lourdes et de grande taille.

La rotation à 180° du bras de la machine de soudage laser Antares d’Orotig et l’inclinaison verticale lui permettent d’atteindre différentes hauteurs, assurant une grande polyvalence pendant les phases de traitement.

Manœuvres souples

Rotation du bras de 180° et inclinaison verticale pour atteindre différentes hauteurs, d'un minimum de 25 cm à un maximum de 160 cm, ce qui permet une grande polyvalence pendant le traitement.

Le mouvement complet à 360° de la machine de soudage laser Antares d’Orotig permet des positions de soudage avec des angles et des géométries complexes.

Tête réglable

Mouvement complet sur 360° pour permettre le soudage de positions angulaires et de géométries complexes.

Manipulation facile de la machine de soudage laser Antares d’Orotig pour assurer la stabilité et la sécurité de l’opérateur et de la base sur roues pour déplacer la machine.

Manipulation facilitée

Des pieds de fixation assurent la stabilité et la sécurité de l'opérateur et une base à roulettes permet de déplacer la machine rapidement et facilement dans les espaces.

Encombrement et dimensions

Encombrement et dimensions de la machine de soudage laser Antares d’Orotig.
Encombrement et dimensions de la machine de soudage laser Antares d’Orotig.
  • Caractéristiques
  • Données techniques
  • Accessoires
  • Downloads
Caractéristiques techniques de la machine de soudage laser Antares d’Orotig.

DONNÉES TECHNIQUES

Antares

TYPE DE CRISTAL

Nd:YAG @ 1064 [x 2]

ÉNERGIE D'IMPULSION MAXIMALE

100 J

DUREE DE L’IMPULSION

0.5 - 25 ms

PUISSANCE DE CRETE

12.5 kW

PUISSANCE MOYENNE

300 W

FREQUENCE DE REPETITION

0 - 40 Hz

ALIMENTATION

400 Vac ±10%, 3P + N + PE, 50/60 Hz, 9 kW

DIAMETRE DU POINT DE SOUDURE

Da 0.7 a 2 mm

TYPE DE REFROIDISSEMENT

Air pulsé avec double circuit et refroidisseur intégré, liquide 8 L et double radiateur

DIAMÈTRE - LONGUEUR DE LA FIBRE

1000 μm - 5 m

DIMENSIONS (L x P x H)

1020 × 1650 × 1650 mm

POIDS

390 Kg

Accessoire rotatif et broche pour la machine de soudage laser Antares d’Orotig.

Rotatif et broche (Ø 80mm)

Accessoire de caméra intégrée connectée à un PC externe pour la machine de soudage laser Antares d’Orotig.

Caméra intégrée connectée à un PC externe

Accessoire de support magnétique à billes pour la machine de soudage laser Antares d’Orotig.

Support magnétique à billes

La machine à souder industrielle pour les travaux les plus difficiles

La machine à souder industrielle pour les travaux les plus difficiles

CONTACTEZ UN EXPERT

Découvrez d'autres produits similaires

La machine de soudage laser Aries d’Orotig offre des performances élevées et la plus haute qualité sur des pièces de grande taille, même en cycle continu.

DÉCOUVREZ ARIES

Laser Soudure

Le TDL 500 d’Orotig est un système de marquage et de découpe laser intégré, idéal pour la production en série avec des coupes jusqu’à 4 mm d’épaisseur.

DÉCOUVREZ TDL 500

Système de marquage et de découpe Laser

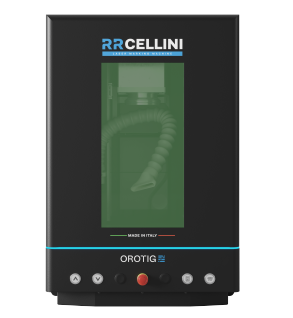

La machine de marquage laser RR Cellini d’Orotig permet de créer des marquages tridimensionnels de qualité supérieure sur des objets métalliques.
