Le laser de marquage compact et facile à utiliser
Qualité de marquage supérieure et souci du détail dans un laser haute performance au design minimaliste : Canova, la première machine de marquage de la nouvelle génération Orotig, est née.
Le laser de marquage compact et facile à utiliser
Qualité de marquage supérieure et souci du détail dans un laser haute performance au design minimaliste : Canova, la première machine de marquage de la nouvelle génération Orotig, est née.
Compact
Ses dimensions compactes et l'ouverture innovante en casque de la porte font de Canova un laser compact, parfait pour les espaces les plus restreints.
Sûr
Laser de classe 1 : la sécurité absolue des opérateurs et des clients est garantie par la fenêtre d'inspection spéciale certifiée CE, qui permet un marquage sûr sans lunettes, et par des capteurs qui empêchent le fonctionnement de la machine lorsque la porte est ouverte.
Facile à utiliser
Opérateurs expérimentés ? Ce n'est pas nécessaire ! Grâce au nouveau logiciel propriétaire MARKO, même l'opérateur le moins expérimenté peut effectuer un marquage en quelques clics.
Marko : le logiciel intégré pour le marquage en quelques clics
Grâce au nouveau logiciel propriétaire MARKO, même les opérateurs inexpérimentés pourront effectuer un marquage en quelques minutes et sans marge d'erreur. L'assistant guide l'opérateur de manière intuitive tout au long du processus, lui permettant d'importer un fichier existant ou de créer un texte à partir de zéro.
Parcours guidés
Parcours guidés pour accompagner l'opérateur à travers les différentes étapes et réduire la marge d'erreur.
Infobulles animées
Des infobulles expliquent les fonctionnalités du logiciel, même à ceux qui utilisent la machine de marquage pour la première fois.
Paramètres prédéfinis
Pour permettre aux novices d'effectuer un marquage professionnel, l'opérateur peut régler lui-même les paramètres de marquage ou choisir l'un de nos programmes prédéfinis.
Marko : le logiciel intégré pour le marquage en quelques clics
Grâce au nouveau logiciel propriétaire MARKO, même les opérateurs inexpérimentés pourront effectuer un marquage en quelques minutes et sans marge d'erreur. L'assistant guide l'opérateur de manière intuitive tout au long du processus, lui permettant d'importer un fichier existant ou de créer un texte à partir de zéro.
Parcours guidés
Parcours guidés pour accompagner l'opérateur à travers les différentes étapes et réduire la marge d'erreur.
Infobulles animées
Des infobulles expliquent les fonctionnalités du logiciel, même à ceux qui utilisent la machine de marquage pour la première fois.
Paramètres prédéfinis
Pour permettre aux novices d'effectuer un marquage professionnel, l'opérateur peut régler lui-même les paramètres de marquage ou choisir l'un de nos programmes prédéfinis.
Polyvalence
Outre l'objectif standard de 160 mm, il est possible d'installer l'objectif de 100 mm, idéal pour les usinages extrêmement précis et la définition des détails, ou l'objectif de 210 mm, qui convient également aux objets plus grands grâce à une zone de marquage pouvant aller jusqu'à 145 x 145 mm. Avec une course de l'axe Z de plus de 260 mm et un grand plan de travail, il est possible de marquer des bracelets et des colliers rigides d'un diamètre allant jusqu'à 118 mm, même avec l'objectif plus long de 210 mm.
Encombrement et dimensions
- Caractéristiques
- Données techniques
- Accessoires
- Downloads

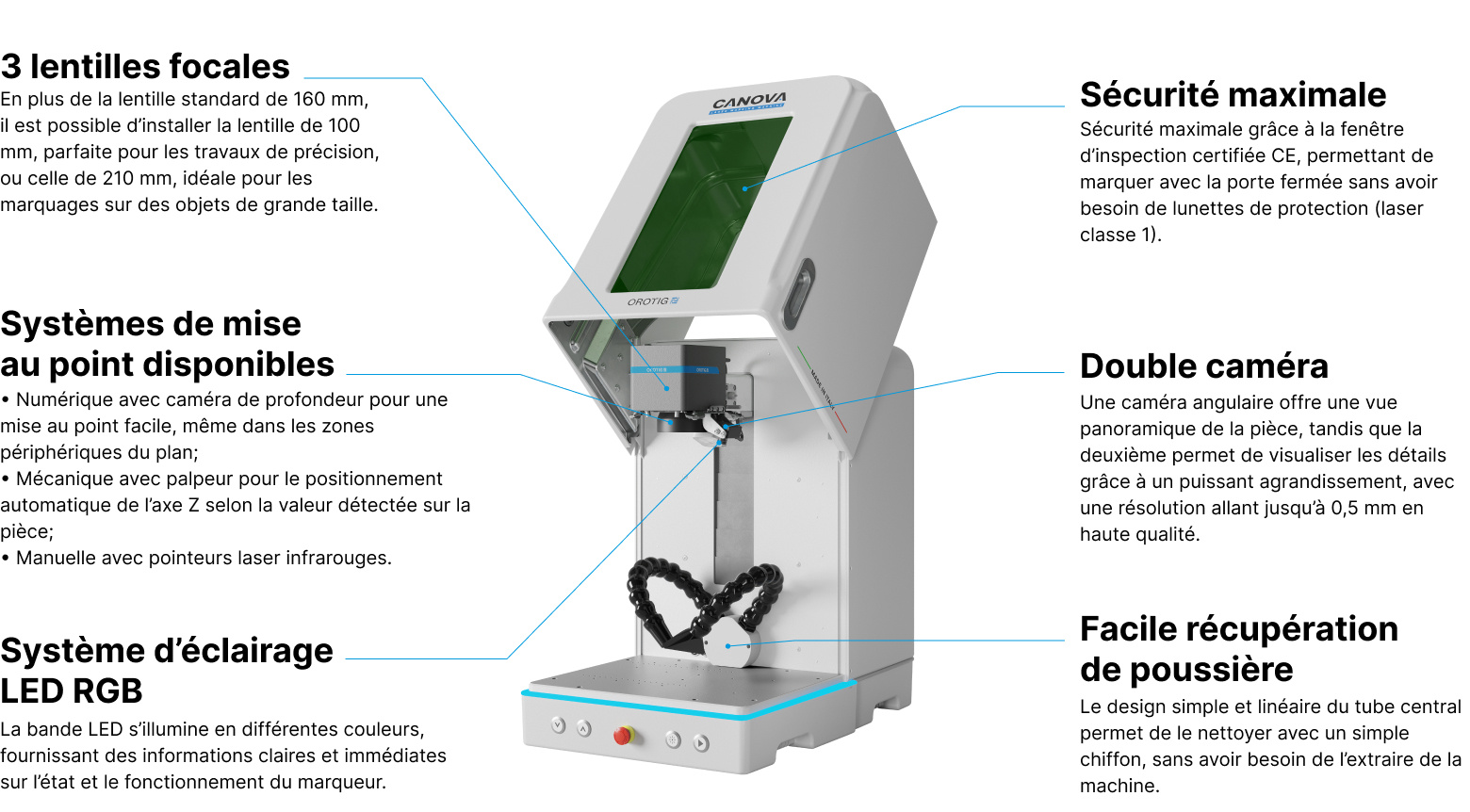

3 lentilles focales
En plus de l’objectif standard de 160 mm, il est possible d'installer des objectifs de 100 mm ou 210 mm, parfaits pour l'usinage de précision et le marquage sur des objets de grande taille

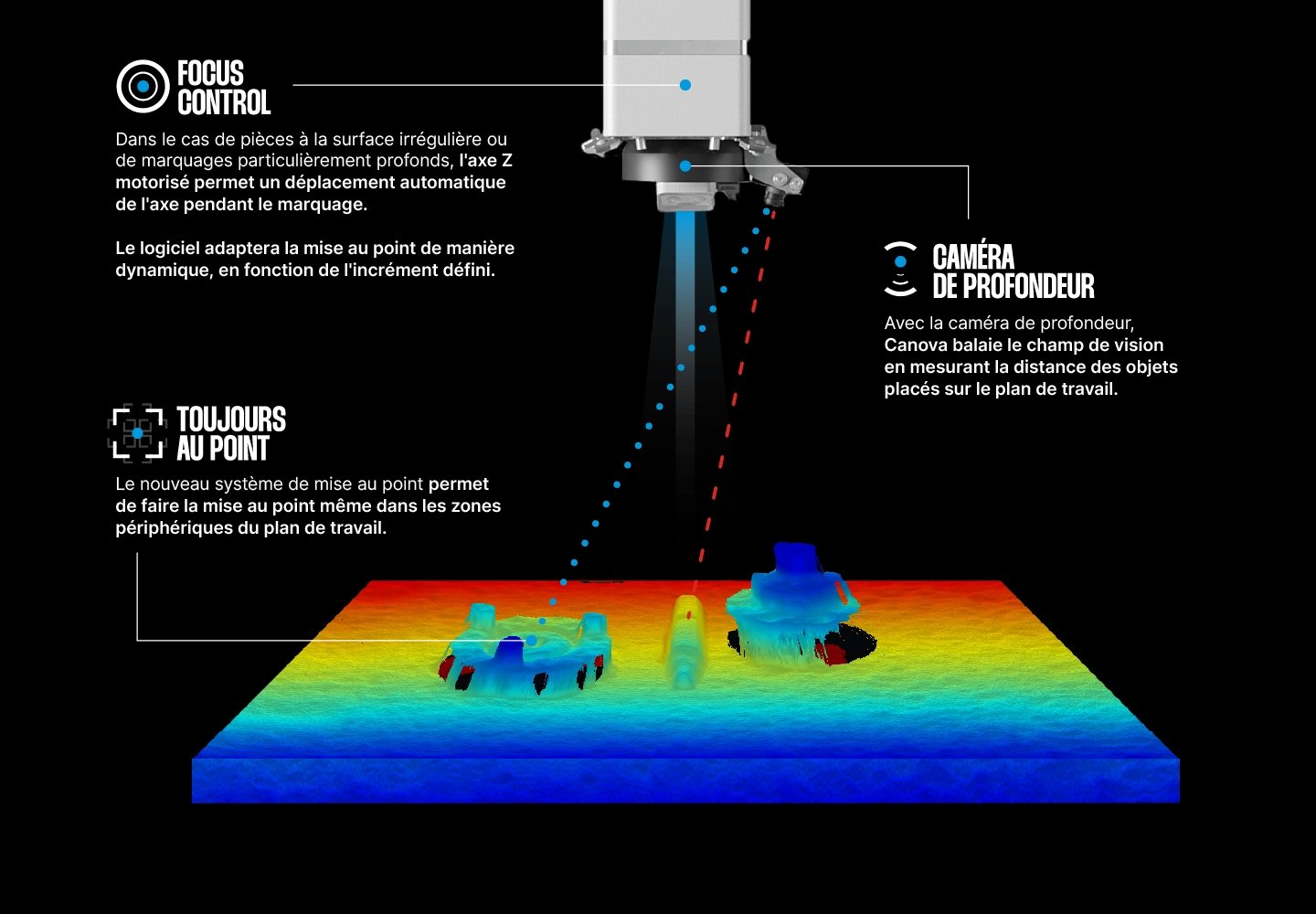

Autofocus
La caméra de profondeur balaye le champ de vision en mesurant la distance des objets placés sur le plan de travail et en calculant automatiquement la mise au point
LED intégrée
Bande LED qui s'allume en différentes couleurs en fonction de l'état de la machine
Sécurité maximale
Sécurité maximale grâce à la fenêtre d'inspection certifiée CE qui permet le marquage avec la porte fermée sans l'utilisation de lunettes de protection
Deux caméras
Une caméra inclinée offre une vue panoramique de la pièce, tandis que la seconde permet de voir les détails grâce à un puissant grossissement, avec des détails jusqu'à 0,5 mm en haute résolution
Récupération facile des poussières
La conception simple et directe du tube central permet de le nettoyer avec un simple chiffon sans le démonter de la machine.
DONNÉES TECHNIQUES
Canova
TYPE DE LASER
Fibre pompée par diode (Yb)
SOURCE LASER (PUISSANCE NOMINALE)
30 W, 50 W
LENTILLES FOCALES DISPONIBLES
100 mm, 160 mm, 210 mm
ZONE DE MARQUAGE
60 x 60 mm, 110 x 110 mm, 145 x 145 mm (en fonction de l'objectif)
TYPE D'AXE Z
Motorisé avec moteur pas à pas
COURSE DE L'AXE Z
263 mm
VITESSE DE MARQUAGE
Jusqu'à 8 m/s
FRÉQUENCE
37-600 Khz (30W) / 40-600 kHz (50W)
ÉNERGIE D'IMPULSION
0,8 mJ 37 kHz (30W) / 1,25 mJ 40 kHz (50W)
DURÉE DE L’IMPULSION
200 nS (30 W - 50 W)
M2
<1,5 (30W) / <1,8 (50W)
CLASSE DE SÉCURITÉ
Classe 1 (fermé), classe 3R (ouvert)
SYSTÈME DE REFROIDISSEMENT
Air forcé
LONGUEUR D'ONDE
1064 nm
ALIMENTATION
115 - 230 V ±10% 50-60 Hz
DIAMÈTRE DU SPOT
35 μm
POIDS
45 Kg
Canova
TYPE DE LASER
Fibre pompée par diode (Yb)
SOURCE LASER (PUISSANCE NOMINALE)
30 W, 50 W
LENTILLES FOCALES DISPONIBLES
100 mm, 160 mm, 210 mm
ZONE DE MARQUAGE
60 x 60 mm, 110 x 110 mm, 145 x 145 mm (en fonction de l'objectif)
TYPE D'AXE Z
Motorisé avec moteur pas à pas
COURSE DE L'AXE Z
263 mm
VITESSE DE MARQUAGE
Jusqu'à 8 m/s
FRÉQUENCE
37-600 Khz (30W) / 40-600 kHz (50W)
ÉNERGIE D'IMPULSION
0,8 mJ 37 kHz (30W) / 1,25 mJ 40 kHz (50W)
DURÉE DE L’IMPULSION
200 nS (30 W - 50 W)
M2
<1,5 (30W) / <1,8 (50W)
CLASSE DE SÉCURITÉ
Classe 1 (fermé), classe 3R (ouvert)
SYSTÈME DE REFROIDISSEMENT
Air forcé
LONGUEUR D'ONDE
1064 nm
ALIMENTATION
115 - 230 V ±10% 50-60 Hz
DIAMÈTRE DU SPOT
35 μm
POIDS
45 Kg
Moteur rotatif et broches
Support inclinable
Étau 3 en 1
Support en nid d’abeille
