Icona assi xyz

Mouvement sur 3 axes

Large mouvement de la table sur X - Y - Z avec une capacité allant jusqu'à 80 kg.

Icona 24 7

Productivité maximale

+15 heures de soudage en cycle continu grâce à la puissance de crête élevée, au système

Customer centric

Flexibilité et ergonomie

Possibilité de travailler assis et debout grâce au support réglable en hauteur.

Efficacité de production garantie par un cycle de traitement continu

Grâce à la puissance de crête élevée et au système de refroidissement amélioré, avec un réservoir d'eau de 8 l et un double radiateur, Aries est capable de prendre en charge un fonctionnement en cycle continu et une vitesse de traitement élevée.

Alta potenza di picco

Puissance de crête élevée

Jusqu'à 12 kW.

Termometro e goccia

Grand réservoir

Système de refroidissement à air pulsé avec double circuit, réservoir de 8 l et double radiateur.

Icona frequenza

Fréquence élevée

Jusqu'à 40 tirs par seconde.

Performances exceptionnelles

Aries, avec sa puissance de crête élevée, permet le soudage sur tout type de métal y compris l'acier, l'aluminium et le cuivre. De plus, grâce à la haute qualité de l'optique, elle est capable d'effectuer des processus sans surchauffer les métaux.

DOWNLOAD BROCHURE
Échantillon soudé grâce à la puissance de crête élevée de la machine de soudage laser Aries d’Orotig, qui permet de souder sur tout type de métal sans les surchauffer.

Des soudures de qualité avec une attention à l'ergonomie

Aries permet aux opérateurs de travailler aussi bien assis que debout grâce au support solide réglable en hauteur et à l'accoudoir ergonomique.

Tavolino

Excursion de la tablette

Large excursion du support de la machine à souder (min 788-max 1 238).

Customer centric

Ergonomie maximale

Accoudoirs réglables et point d'ancrage pour joystick.

Microscopio

Microscope réglable

Possibilité de régler l'inclinaison du microscope grâce au support inclinable.

Facile à utiliser même pour les utilisateurs moins expérimentés

Grâce à une interface tactile de nouvelle génération et à une bibliothèque de paramètres prédéfinis, conçus pour un résultat parfait sur différents matériaux, Aries peut être utilisée par les opérateurs sans formation spécifique.

L’interface graphique intuitive de la machine de soudage laser Aries d’Orotig permet de modifier facilement les paramètres à partir de l’écran tactile.

Interface intuitive

Écran tactile de nouvelle génération avec possibilité de choisir le programme de travail en fonction de l'usinage et du métal traité.

Vidéothèque de la machine de soudage laser Aries d’Orotig, inclus un cours de soudage de base avec la possibilité d’enregistrer les processus et de les utiliser pour l’entraînement et la formation de nouvelles ressources.

Enregistrements vidéo

Possibilité d'enregistrer le travail effectué grâce à l'utilisation de la caméra coaxiale.

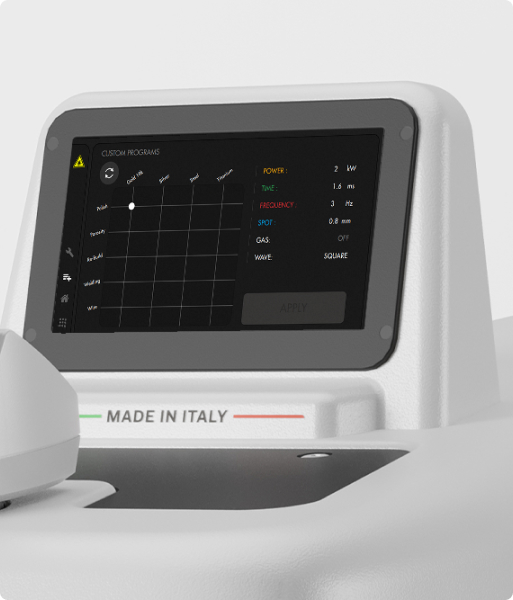

Paramètres prédéfinis de la machine de soudage laser Aries d’Orotig pour souder parfaitement sur tout type de matériau et possibilité d’enregistrer des paramètres personnalisés.

Paramètres prédéfinis

Riche bibliothèque de paramètres prédéfinis pour le soudage sur n'importe quel matériau avec la possibilité de sauvegarder des paramètres personnalisés, optimisant ainsi les temps de traitement dans les opérations ultérieures.

Encombrement et dimensions



Encombrement et dimensions de la machine de soudage laser Antares d’Orotig.
Encombrement et dimensions de la machine de soudage laser Antares d’Orotig.
  • Caractéristiques
  • Données techniques
  • Accessoires
  • Downloads
Caractéristiques techniques de la machine de soudage laser Aries d’Orotig.

DONNÉES TECHNIQUES

Aries+

Aries2

TYPE DE CRISTAL

Nd:YAG @ 1064

Nd:YAG @ 1064

ÉNERGIE D'IMPULSION MAXIMALE

240 J

280 J

DUREE DE L’IMPULSION

25 ms

25 ms

PUISSANCE DE CRETE

10.0 kW

12.0 kW

PUISSANCE MOYENNE

120 W

150 W

FREQUENCE DE REPETITION

0 - 40 Hz

0 - 40 Hz

ALIMENTATION

230 VAC ± 10%, 1P + N + PE, 50/60 Hz, 2.2 kW

230 VAC ± 10%, 1P + N + PE, 50/60 Hz, 3.6 kW

ALIMENTATION DE LA TABLE

230 VAC ± 10%,1+N ph, 50/60 Hz, 1 kW

230 VAC ± 10%,1+N ph, 50/60 Hz, 1 kW

DIAMETRE DU POINT DE SOUDURE

Da 0.1 a 2 mm

Da 0.1 a 2 mm

CONTRÔLE D'ACCÈS

Externe avec écran tactile capacitif 7'', interne par commutateur rotatif

Externe avec écran tactile capacitif 7'', interne par commutateur rotatif

TYPE DE REFROIDISSEMENT

Air pulsé avec double circuit, 8 l de liquide et double radiateur

Air pulsé avec double circuit, 8 l de liquide et double radiateur

POIDS

385 Kg (+ table mobile 55 kg)

385 Kg (+ table mobile 55 kg)

Accessoire de plan incliné pour table de positionnement pour la machine de soudage laser Aries d’Orotig.

Plan incliné pour table de positionnement (jusqu'à 30°)

Accessoire de support réglable pour microscope pour la machine de soudage laser Aries d’Orotig.

Support réglable pour microscope (5°-25°)

Accessoire rotatif et broche pour la machine de soudage laser Aries d’Orotig.

Rotatif et broche (Ø 80mm)
