Précision maximale
Le système de vision coaxiale permet un positionnement rapide et précis du design, réduisant les temps d’apprentissage et les erreurs manuelles, tout en assurant des marquages parfaitement répétables.
Efficacité productive
Grâce à la fonction Pattern Matching, le système reconnaît automatiquement les objets, même de formes différentes, via la caméra coaxiale intégrée, optimisant les productions en série et augmentant significativement la productivité.
Polyvalente
Disponible avec différentes sources laser configurables selon les finitions et les métaux travaillés. Cette flexibilité permet des opérations de gravure, marquage, micro-découpe et découpe jusqu’à 2 mm sur des productions en série.
Haute précision
Marquage précis de détails tels que logos et poinçons, même dans les zones difficiles d’accès. Le moteur rotatif permet le travail sur l’intérieur et l’extérieur des bagues, conformément aux standards de la haute joaillerie.
Efficacité productive
La caméra coaxiale et le palpeur éliminent les erreurs manuelles, optimisant la qualité et la vitesse des marquages répétitifs. Le flux de travail simplifié réduit les temps de préparation, accélérant ainsi la production en série.
Facile à utiliser
Logiciel intuitif permettant de sélectionner rapidement la zone de reconnaissance et de positionner le job directement sur l’image par glisser-déposer.
Précision et simplicité de marquage
Le système de vision coaxiale permet une visualisation précise de la zone de marquage, réduisant les erreurs de centrage et les temps de préparation. Associé au palpeur pour une mise au point rapide, il garantit une répétabilité et une qualité maximales.
MARKo: le logiciel intégré pour le marquage en quelques clics
Grâce au nouveau logiciel propriétaire MARKo, même les opérateurs les moins expérimentés peuvent réaliser un marquage en quelques clics, sans marge d’erreur. La procédure guidée accompagne intuitivement l’opérateur tout au long du processus, lui permettant d’importer un fichier existant ou de créer un texte à partir de zéro.
Des paramètres prédéfinis pour différents métaux permettent aux débutants d’obtenir des résultats professionnels, avec la possibilité de créer des réglages personnalisés.
Parcours guidés
Parcours guidés pour accompagner l'opérateur à travers les différentes étapes et réduire la marge d'erreur.
Infobulles animées
Des infobulles expliquent les fonctionnalités du logiciel, même à ceux qui utilisent la machine de marquage pour la première fois.
Paramètres prédéfinis
Pour permettre aux novices d'effectuer un marquage professionnel, l'opérateur peut régler lui-même les paramètres de marquage ou choisir l'un de nos programmes prédéfinis.
Reconnaissance automatique et rapide des pièces
La fonction Pattern Matching reconnaît automatiquement les objets dans le champ de vision, même de formes différentes, grâce à la caméra coaxiale intégrée. Une fois la pièce reconnue, le système aligne le design et lance le marquage avec une précision maximale, sans gabarits ni fixations mécaniques.
Polyvalence pour chaque besoin de marquage
Grâce aux sources laser configurables, RR Next permet des opérations de gravure, marquage et découpe laser jusqu’à 2 mm d’épaisseur, y compris en production en série. Le choix de la source adaptée au matériau et à la finition garantit flexibilité et contrôle du processus. Les sources MOPA sont particulièrement indiquées pour des marquages à haute précision et fort contraste.

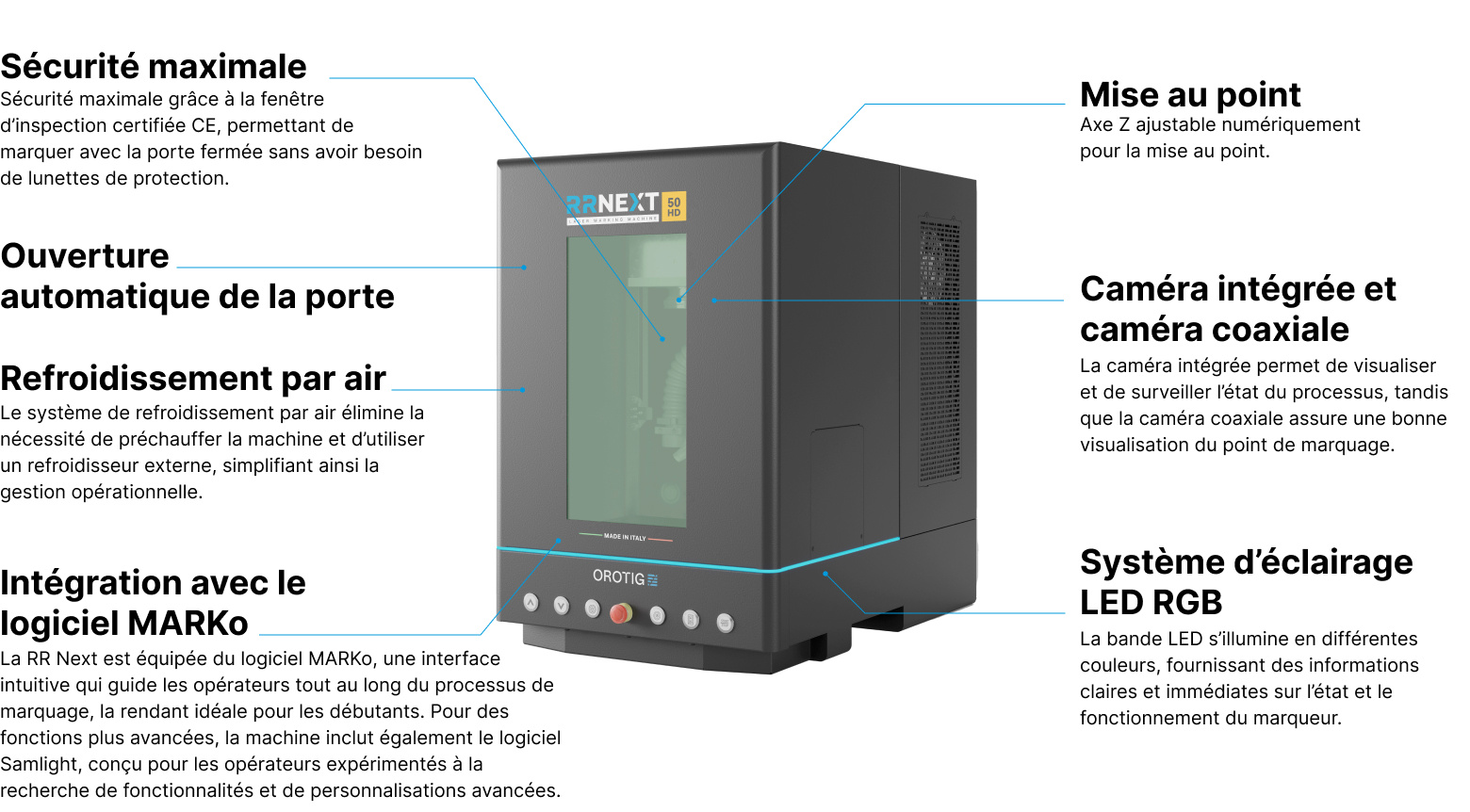

Compacte et sûre
Avec un design essentiel et un encombrement réduit, RR Next s’intègre facilement dans les espaces restreints tout en garantissant une sécurité maximale. Laser de classe 1, elle est équipée d’une fenêtre d’inspection certifiée CE et de capteurs qui bloquent le fonctionnement lorsque la porte est ouverte, permettant une utilisation sans lunettes de protection.
- Caractéristiques
- Données techniques
- Accessoires
- Downloads
DONNÉES TECHNIQUES
RR Next
TYPE DE LASER
Fibre pompée par diode (Yb)
SOURCE LASER (PUISSANCE NOMINALE)
30 W, 50 W, 30 W MOPA, 60 W MOPA, 70 W HD, 100 W HD
INTÉGRATIONS SUPPLÉMENTAIRES
Système de vision coaxiale
Pattern Matching
APPLICATIONS RECOMMANDÉES
Marquage et gravure laser
Marquage de logos et poinçons
Gravure profonde de logos, textes, numéros de série, codes-barres
Production de plaques signalétiques, médailles et objets personnalisés
Micro-découpe de plaques et composants fins
Découpe jusqu’à 2 mm d’épaisseur
MATÉRIAUX MARQUABLES
Tous les métaux précieux et non précieux, céramiques, certains plastiques et le verre (gravures légères sur surfaces planes uniquement)
LENTILLES FOCALES DISPONIBLES
100 mm, 160 mm (lentille standard), 210 mm
ZONE DE MARQUAGE
60 x 60 mm (avec une lentille focale de 100mm)
110x110 mm (avec une lentille focale de 160 mm)
145x145 mm (avec une lentille focale de 210 mm)
TYPE D'AXE Z
Motorisé avec contrôle manuel et par logiciel, course de l'axe Z 200 mm
COURSE AXE Z
347 mm
DIMENSIONS MAX DE LA PIÈCE DANS LA CHAMBRE DE MARQUAGE (L x P x H)
375 x 280 x 251 mm (lentille 100 mm)
375 x 280 x 175 mm (lentille 160 mm)
375 x 280 x 114 mm (lentille 210 mm)
POIDS MAX DE LA PIÈCE
20 kg
VITESSE
Jusqu’à 8000 mm/s
FRÉQUENCE
1.0 kHz - 4000 kHz
CLASSE DE SÉCURITÉ
Classe 1 (fermé), classe 3R (ouvert)
LOGICIEL
MARKo/Samlight or EZ Cad
SYSTÈME DE REFROIDISSEMENT
Air forcé
LONGUEUR D'ONDE
1064 nm
ALIMENTATION
230 Vac ± 10%, 50/6 0 Hz, 1P + N + PE, 1. 0 kW Max
POIDS
71-75 kg
Moteur rotatif & mandrin interne/externe pour anneaux
Mandrin pour anneaux irréguliers
Mandrin pour bracelets
Étau 3 en 1
Support inclinable
Support en nid d'abeille
Tracteur automatique pour plaques
Palpeur
TBH BF 100 R, TBH BF LN 230
Table de support avec compartiment pour système d’aspiration TBH
