Efficacité de production
Le Pattern Matching reconnaît automatiquement les pièces, même de formes différentes, aligne le design de manière automatique et optimise les productions en série pour une productivité accrue.
Précision maximale

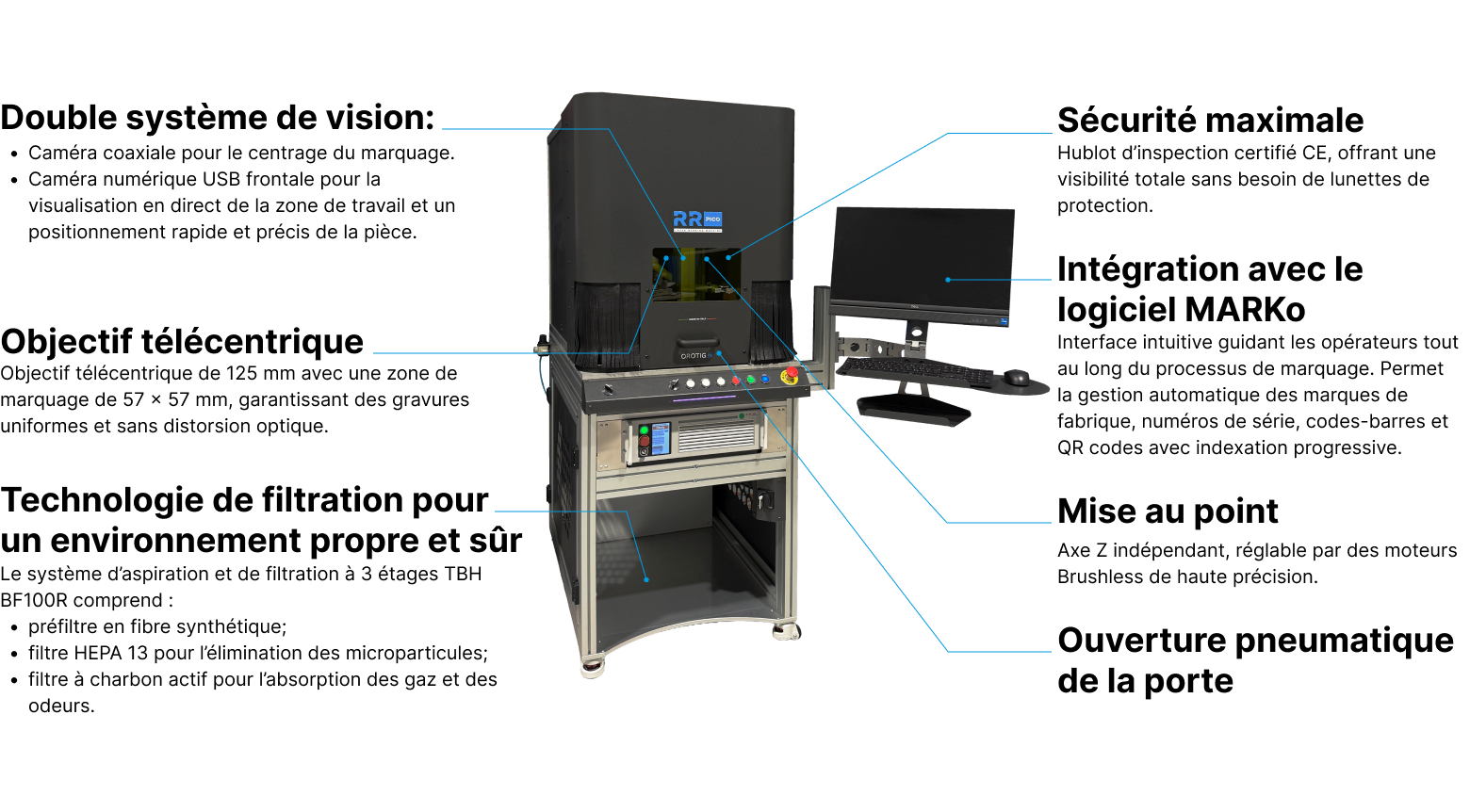

Le déplacement motorisé sur trois axes et le système de vision coaxiale assurent un positionnement rapide et précis du design, garantissant une excellente répétabilité sur chaque pièce.
Très haute qualité
Marquages ultra-précis, sans effets thermiques, même sur des surfaces miroir ou rhodiées. La durée extrêmement courte de l’impulsion laser et la petite taille du spot permettent de marquer des détails très fins jusqu’à 0,1 mm, garantissant des résultats parfaitement nets et lisibles.
Très haute définition
Grâce à l’impulsion laser ultra-courte et au spot de 0,05 mm, RR Pico permet de marquer des détails jusqu’à 0,1 mm, garantissant des gravures nettes et sans bavures.
Optimisation des coûts et des ressources
’absence de bavures et de retouches réduit la perte de matériau et les temps de production, optimisant l’utilisation des ressources et garantissant des résultats constants.
Marquage sur matériaux sensibles à la chaleur
Le marquage peut être effectué à proximité de matériaux sensibles à la chaleur, comme les résines, sans en altérer la structure.
Facile à utiliser
Logiciel intuitif permettant de sélectionner rapidement la zone de reconnaissance et de positionner le job directement sur l’image par glisser-déposer. L’éclairage LED met en évidence même les plus petites imperfections, assurant un positionnement rapide et précis.
Efficacité productive
La caméra et le palpeur éliminent les erreurs manuelles et simplifient le flux de travail, rendant la machine adaptée aux productions intensives.
Haute précision
Idéale pour les petits détails, logos, poinçons et zones difficiles d’accès. Elle gère le moteur rotatif pour les gravures internes et externes des bagues.

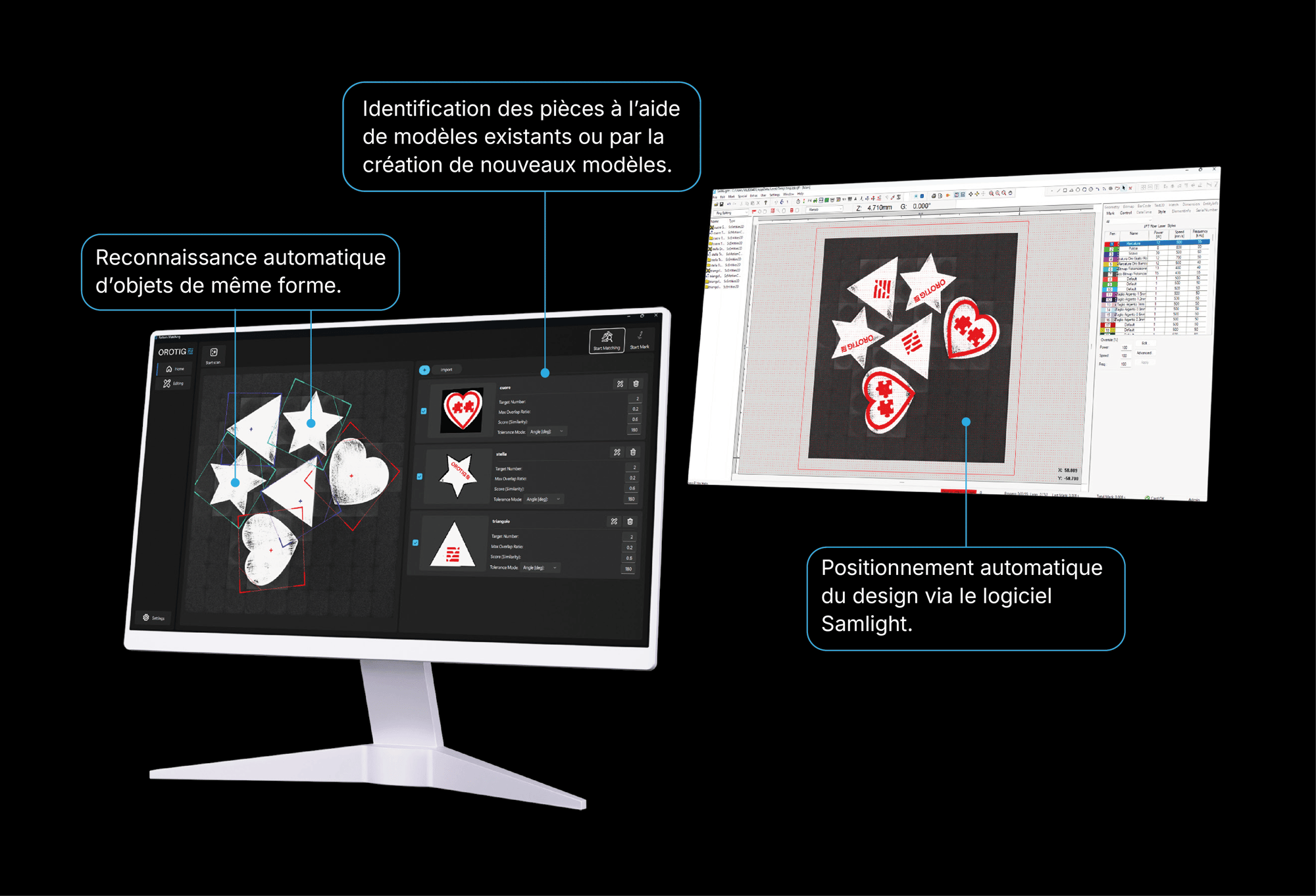

Pattern Matching : reconnaissance automatique des pièces
La fonction Pattern Matching reconnaît automatiquement les objets dans le champ visuel, même de formes différentes, grâce à la caméra coaxiale intégrée. Le système aligne le design et lance le marquage sans gabarits ni fixations mécaniques, permettant le marquage simultané de plusieurs pièces et la gestion de productions en série avec une grande précision et répétabilité.

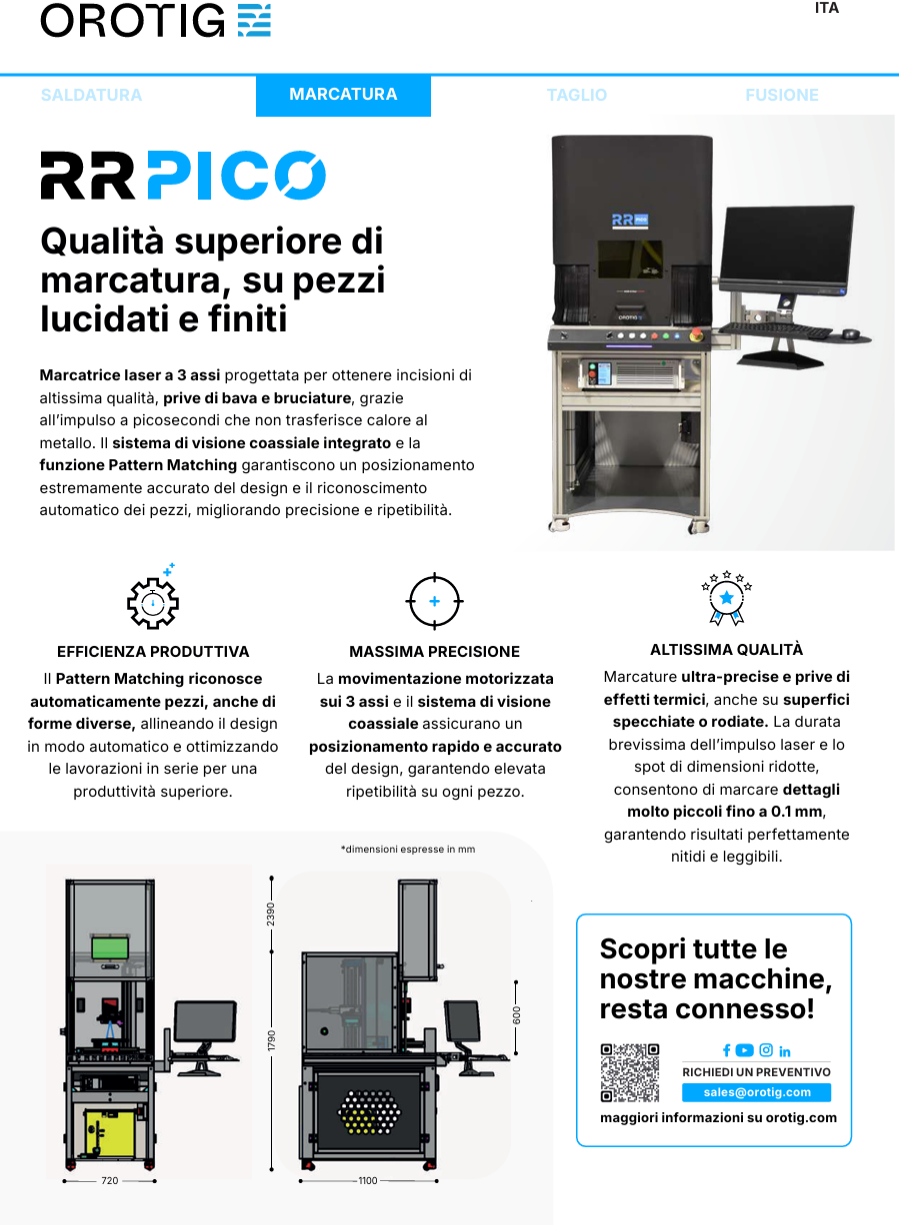

Encombrement et dimensions
RR Pico se distingue par sa polyvalence dans le marquage et la gravure laser sur métaux, silicium, plastiques et céramiques. Ce système laser de marquage est idéal pour la fabrication d’objets précieux et le marquage laser pour orfèvrerie. Parfait pour la personnalisation de bijoux, il s’intègre facilement dans tout environnement de production et répond aux exigences élevées de précision des moyennes et grandes entreprises du secteur de la bijouterie.
- Caractéristiques
- Données techniques
- Accessoires
- Downloads
DONNÉES TECHNIQUES
RR Pico
TYPE DE LASER
Ytterbium Picosecond Fiber Laser
SOURCE LASER (PUISSANCE NOMINALE)
50 W
LENTILLE FOCALE
Télécentrique – 125 mm
MATÉRIAUX MARQUABLES
Métaux précieux et non précieux, verre, céramiques
ZONE DE MARQUAGE
57 × 57 mm
TYPE D'AXE Z
Motorisé avec moteur brushless Mitsubishi
COURSE DES AXES X-Y-Z
X 300 mm – Y 300 mm – Z 300 mm
VITESSE DE MARQUAGE
Jusqu'à 10 m/s
FRÉQUENCE
50 kHz - 2750 kHz
ÉNERGIE D'IMPULSION
25 mJ
DURÉE DE L’IMPULSION
1-3 ps
M2
≤ 1,4
CLASSE DE SÉCURITÉ
Classe 1 (fermé), Classe 3R (ouvert)
SYSTÈME DE REFROIDISSEMENT
air pulsé et système de refroidissement liquide
LONGUEUR D'ONDE
1030 nm
ALIMENTATION ÉLECTRIQUE
230 V 50 Hz, 2,0 kW 2P+N+T
ALIMENTATION PNEUMATIQUE
Air comprimé à 6 bar
DIAMÈTRE DU SPOT
30 μm
POIDS
350 Kg
Moteur rotatif
Support inclinable
Étau 3 en 1
Palpeur
