Icona marcatura

Marca joyas acabadas y rodiadas

Permite grabar joyas acabadas y rodiadas, evitando su tratamiento posterior.

Icona gioiello cuore

Marcado de alta definición

Gracias al tamaño del punto y a la duración del impulso.

Icona risparmio tempo e risorse

Ahorro de tiempo y recursos

Marcado sin rebabas, lo que permite saltarse el paso de lijado y reducir el desperdicio de material.

Marcado en joyas acabadas, rodiadas y pulidas

Con RR Pico, el proceso de marcado tiene lugar mediante la aplicación de un pico de energía corto y modulable que procesa el material sin cambiar su estructura, sin quemarlo y sin hornearlo, mientras que el material sobrante eliminado se vaporiza. El resultado es un marcado neto, preciso y sin rebabas.

Icona frequenza

Impulso láser muy corto

De 1 a 3 picosegundos, 1000 veces más cortos que otros pulsos láser, pasando al régimen de «absorción no térmica» de la energía.

Icona anello

Calidad sin retoques

Graba metales preciosos sin tener que lijarlos para eliminar rebabas, dejándolos listos y acabados para el embolsado. El proceso de marcado es, por tanto, el último de la cadena de producción.

ciclo automatico

Flexibilidad de uso

Es posible marcar cerca de materiales sensibles al calor, como las resinas, sin modificar su estructura.

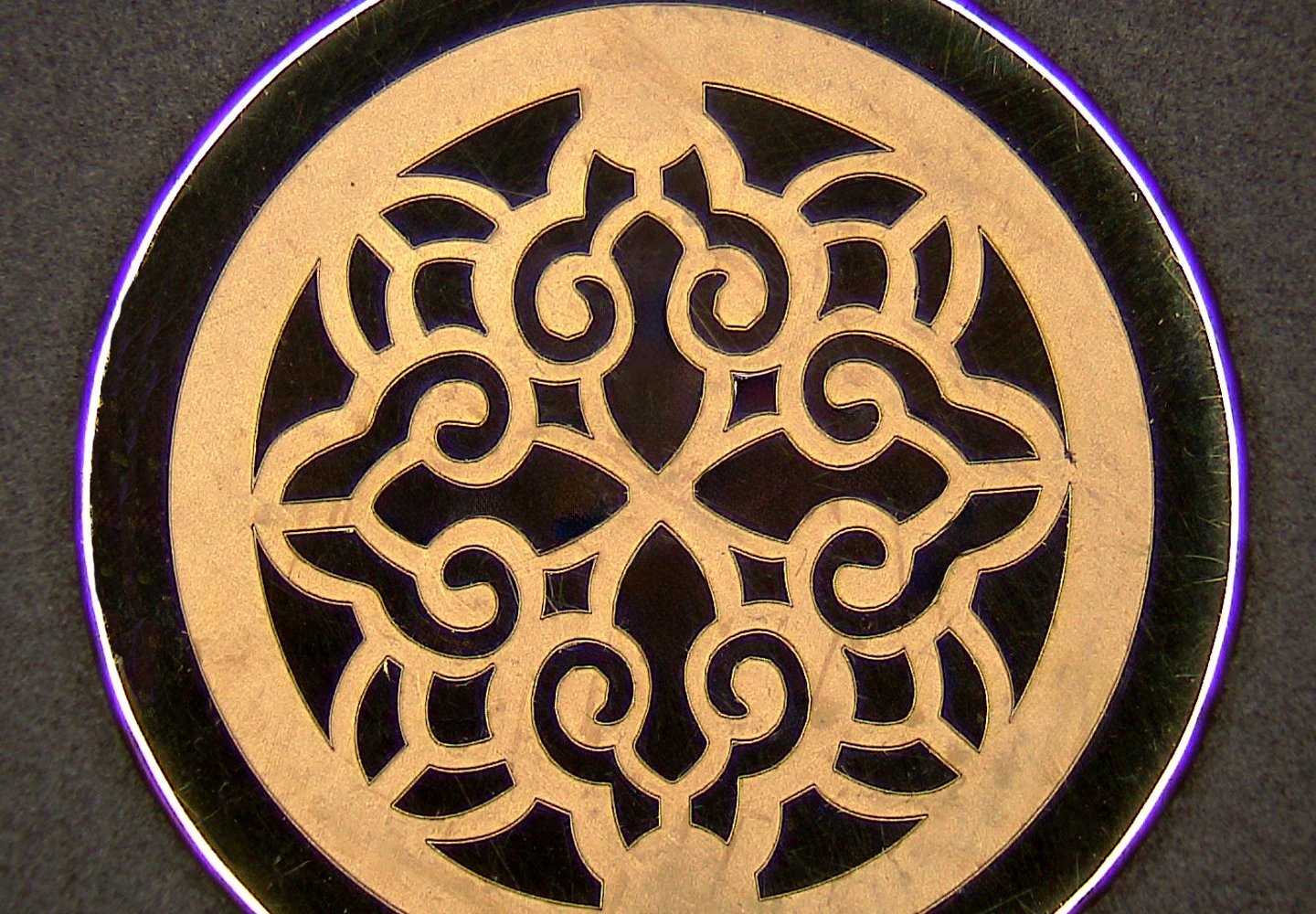

Alta definición de marcado

Gracias a la duración extremadamente corta del impulso láser y a un tamaño de punto de 0,05 mm, RR Pico permite marcar detalles invisibles a simple vista, grabando diseños muy pequeños de hasta 0,1 mm.

DESCARGAR FOLLETO
El RR Pico permite marcar detalles invisibles al ojo humano, grabando motivos muy pequeños de hasta 0,1 mm de tamaño.

Eficacia de producción y facilidad de uso

Todos los metales preciosos marcados con RR Pico no necesitan ser lijados para eliminar la rebaba y no tienen residuos de material en la zona mecanizada, lo que reduce el derroche. Además, en comparación con el marcado tradicional, RR Pico permite saltarse el proceso de lijado, lo que ahorra tiempo y recursos especiales

Icona speed

Fases reducidas

Solo se contemplan las fases de pulido y marcado, el último paso de la cadena de producción, y después se embolsa directamente la joya acabada.

Icona efficienza

Optimización de costes y recursos

La ausencia de rebabas en el marcado permite reducir al máximo la pérdida de material, así como un menor gasto de recursos especiales para el proceso.

Icona UX UI design

Parámetros preestablecidos

Parámetros preestablecidos para optimizar las operaciones del operador, con la posibilidad de guardar parámetros personalizados en función de las necesidades específicas.

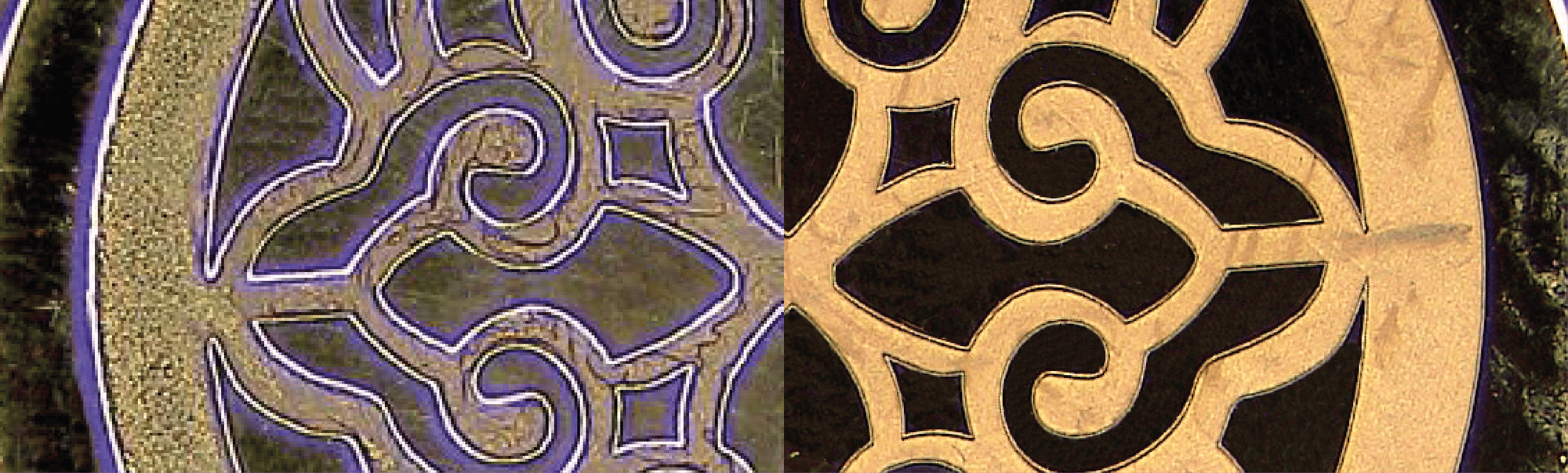

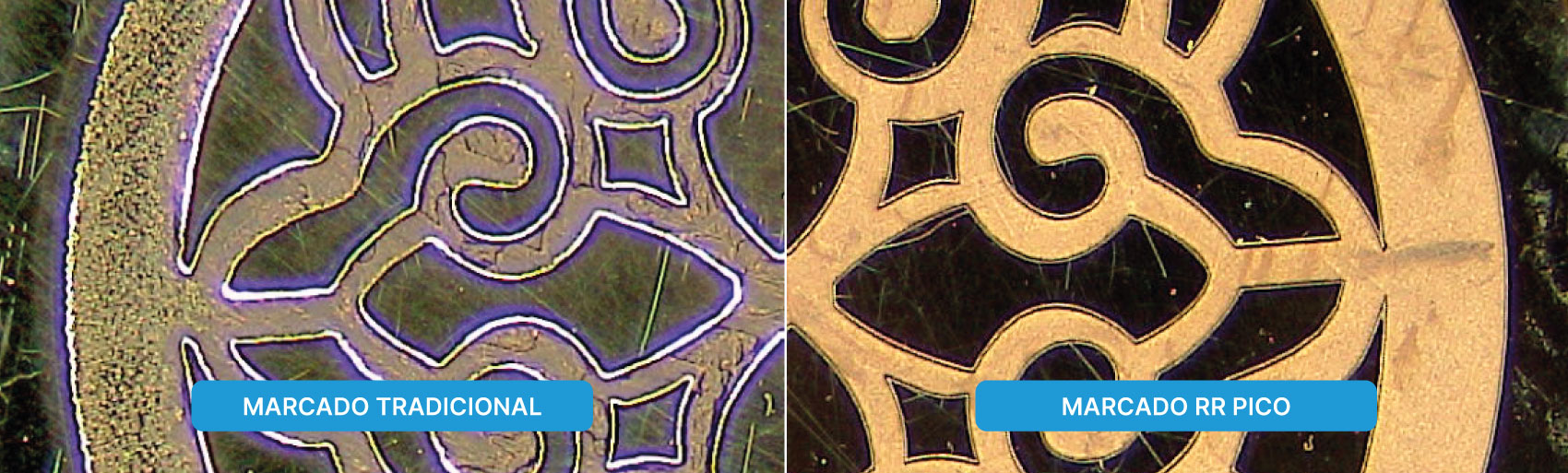

Diferencias entre el marcado tradicional y el marcado realizado con la marcadora RR Pico.

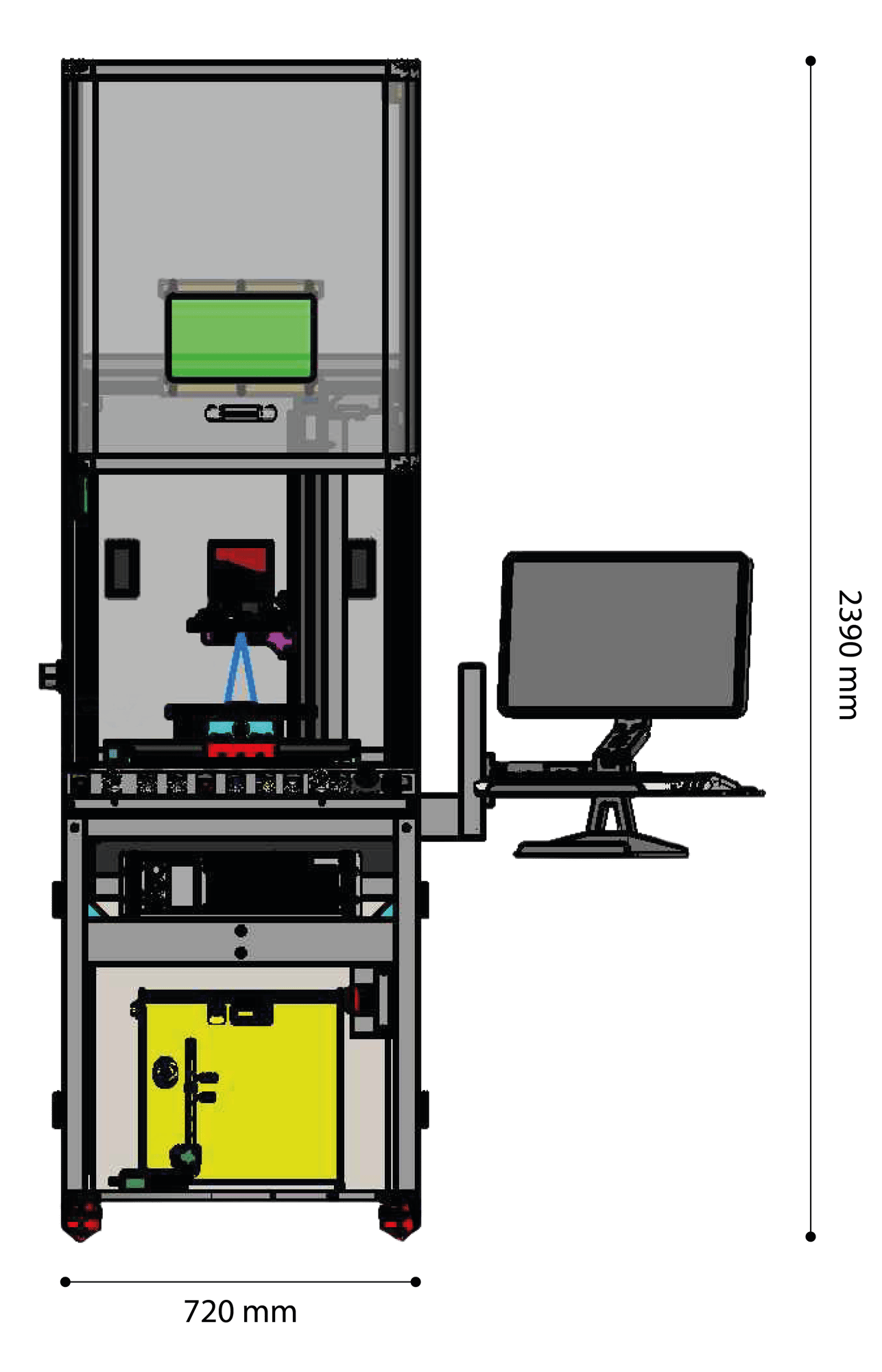

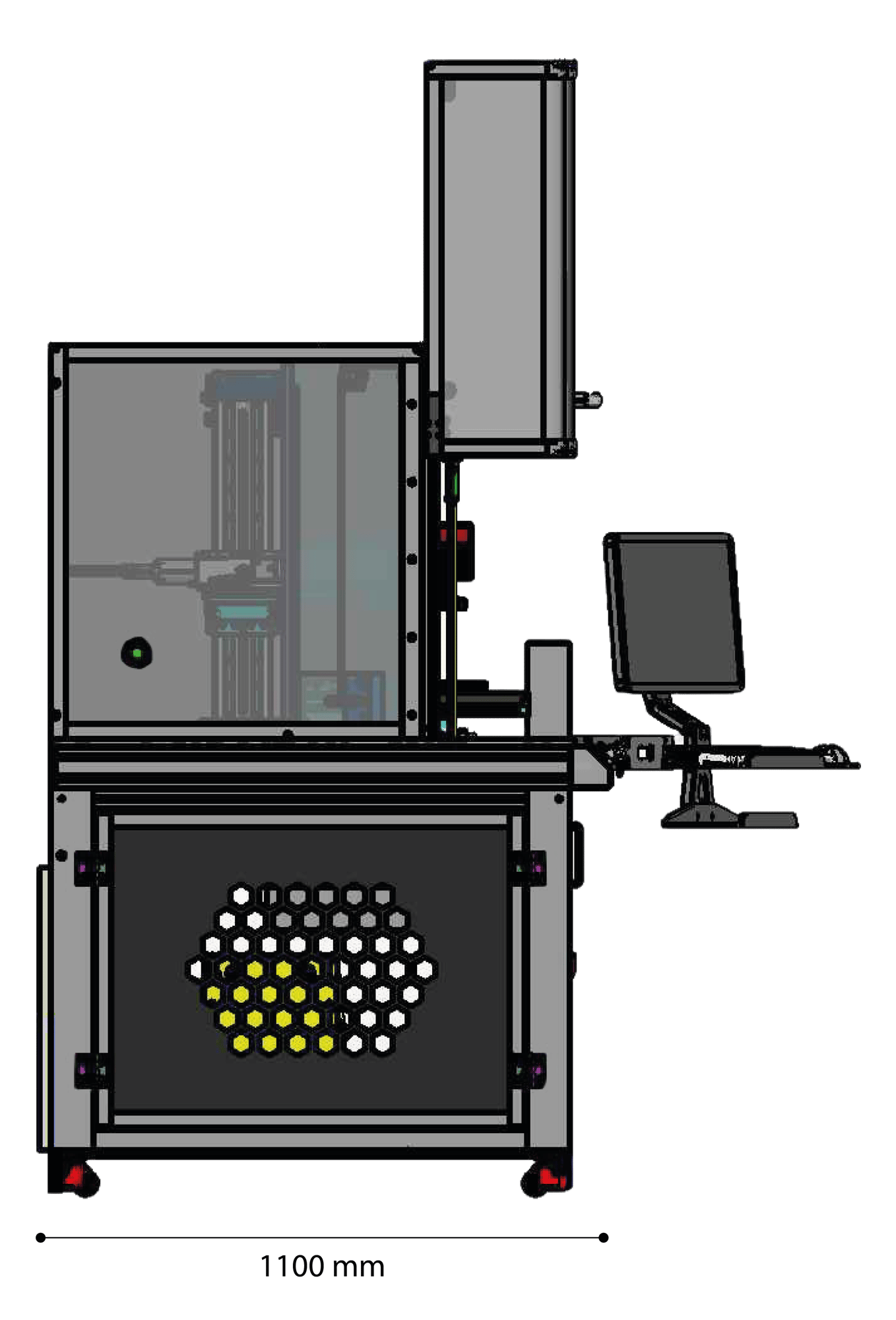

Tamaño y dimensiones

Volumen y dimensiones de la marcadora láser RR Pico de Orotig.
Volumen y dimensiones de la marcadora láser RR Pico de Orotig.
  • Características
  • Datos técnicos
  • Accesorios
  • Downloads

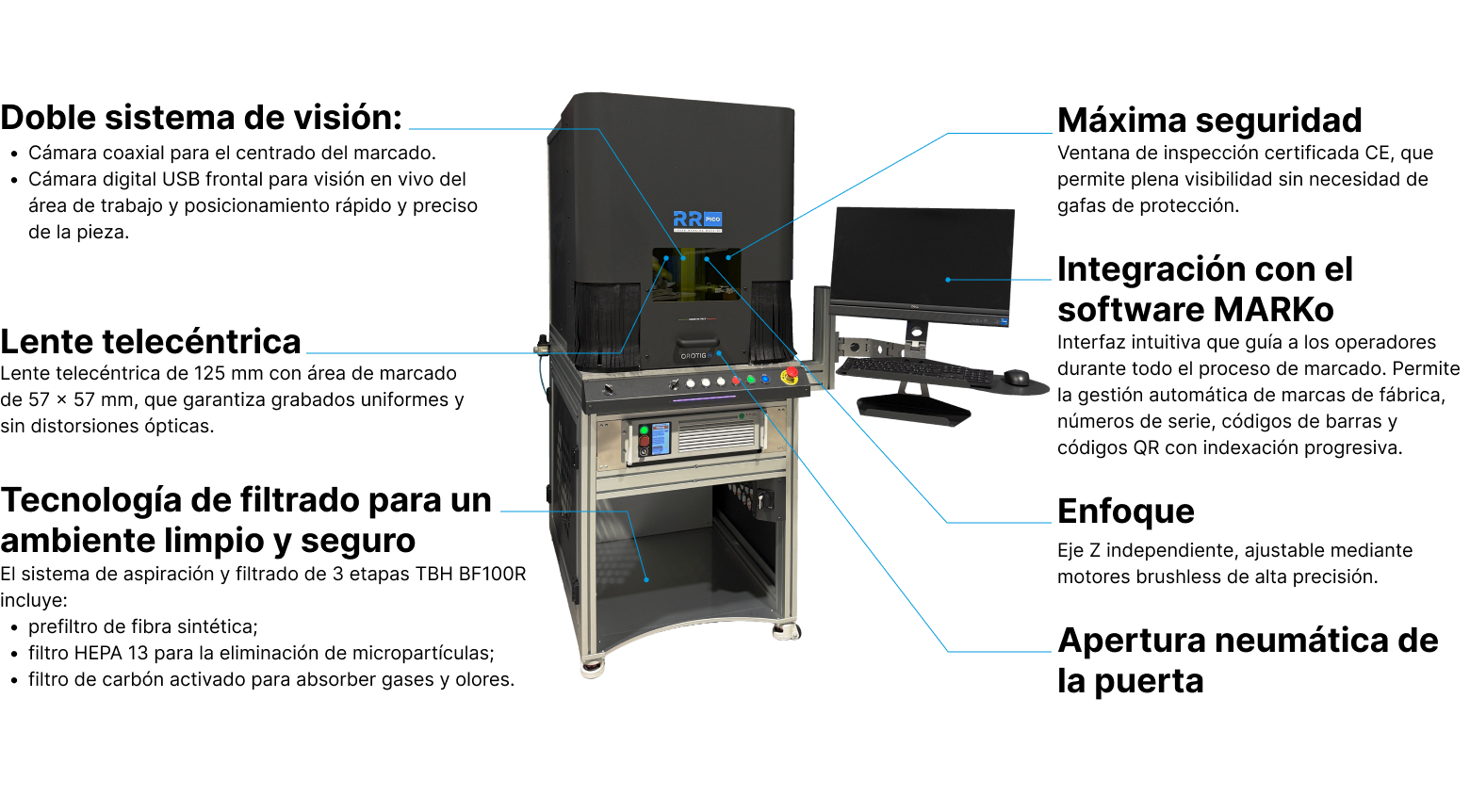

Características técnicas de la marcadora RR Pico de Orotig.

DATOS TÉCNICOS

RR Pico

TIPO DE LÁSER

Ytterbium Impulse Fibre MOPA Laser

FUENTE LÁSER (POTENCIA NOMINAL)

50 W

LENTES FOCALES DISPONIBLES

125 mm

ÁREA DE MARCADO

57 × 57 mm

TIPO DE EJE Z

Eléctrico con control por software

RECORRIDO DEL EJE Z

150 mm

VELOCIDAD DE MARCADO

Hasta 10 m/s

FRECUENCIA

50 kHz - 2750 kHz

ENERGÍA DE IMPULSO

0.7 mJ

DURACIÓN DEL IMPULSO

2, 4, 8, 14, 30, 50, 100, 200 ns

M2

≤ 2

CLASE DE SEGURIDAD

Classe 1 (cerrada), Classe 3R (abierta)

SISTEMA DE REFRIGERACIÓN

Aire forzado y sistema de refrigeración por líquido

LONGITUD DE ONDA

1030 nm

FUENTE DE ALIMENTACIÓN

230 VAC ± 10%, 1+N ph, 50/60 HZ, 0.75 kW

DIÁMETRO DEL PUNTO

50 μm

PESO

210 Kg

Accesorio motor giratorio y husillos para la marcadora láser RR Pico de Orotig.

Motor rotativo

Accesorio soporte basculante para la marcadora láser RR Pico de Orotig.

Soporte basculante

Accesorio mordaza 3 en 1 para la marcadora láser RR Pico de Orotig.

Mordaza 3 en 1
