Fertigen und rhodinierten Schmuck gravieren

Es ermöglicht die Gravur auf fertigem und rhodiniertem Schmuck und vermeidet eine weitere Bearbeitung.

Icona gioiello cuore

Hochauflösende Markierung

Aufgrund der Spotgröße und der Pulsdauer.

Icona risparmio tempo e risorse

Zeit- und Ressourcenersparnis

Markierung ohne Kanten, so dass der Schleifschritt übersprungen werden kann und weniger Material verschwendet wird.

Markierung auf fertigem, rhodiniertem und poliertem Schmuck

Bei RR Pico erfolgt der Markierungsprozess durch die Anwendung einer kurzen, modulierbaren Energiespitze, die das Material bearbeitet, ohne seine Struktur zu verändern, ohne es zu verbrennen oder zu erhitzen, während das überschüssige Material verdunstet. Das Ergebnis ist eine saubere, präzise und kantenfreie Markierung.

Icona frequenza

Sehr kurzer Laserpuls

Von 1 bis 3 Pikosekunden, 1000-mal kürzer als andere Laserpulse, die in den Energiebereich der "nicht-thermischen Absorption" wechseln.

Icona anello

Qualität ohne Retusche

Sie graviert Edelmetalle, ohne dass sie geschliffen werden müssen, um Grate zu entfernen, und bereitet sie so für die Verpackung vor. Der Markierungsprozess ist somit der letzte Schritt in der Produktionskette.

ciclo automatico

Flexibilität bei der Nutzung

Es ist möglich, wärmeempfindliche Materialien wie Harze zu markieren, ohne deren Struktur zu verändern.

Hohe Auflösung der Markierung

Dank der extrem kurzen Dauer des Laserpulses und einer Spotgröße von 0,05 mm ermöglicht RR Pico die Markierung von Details, die für das bloße Auge unsichtbar sind, und die Gravur von sehr kleinen Motiven mit einer Größe von nur 0,1 mm.

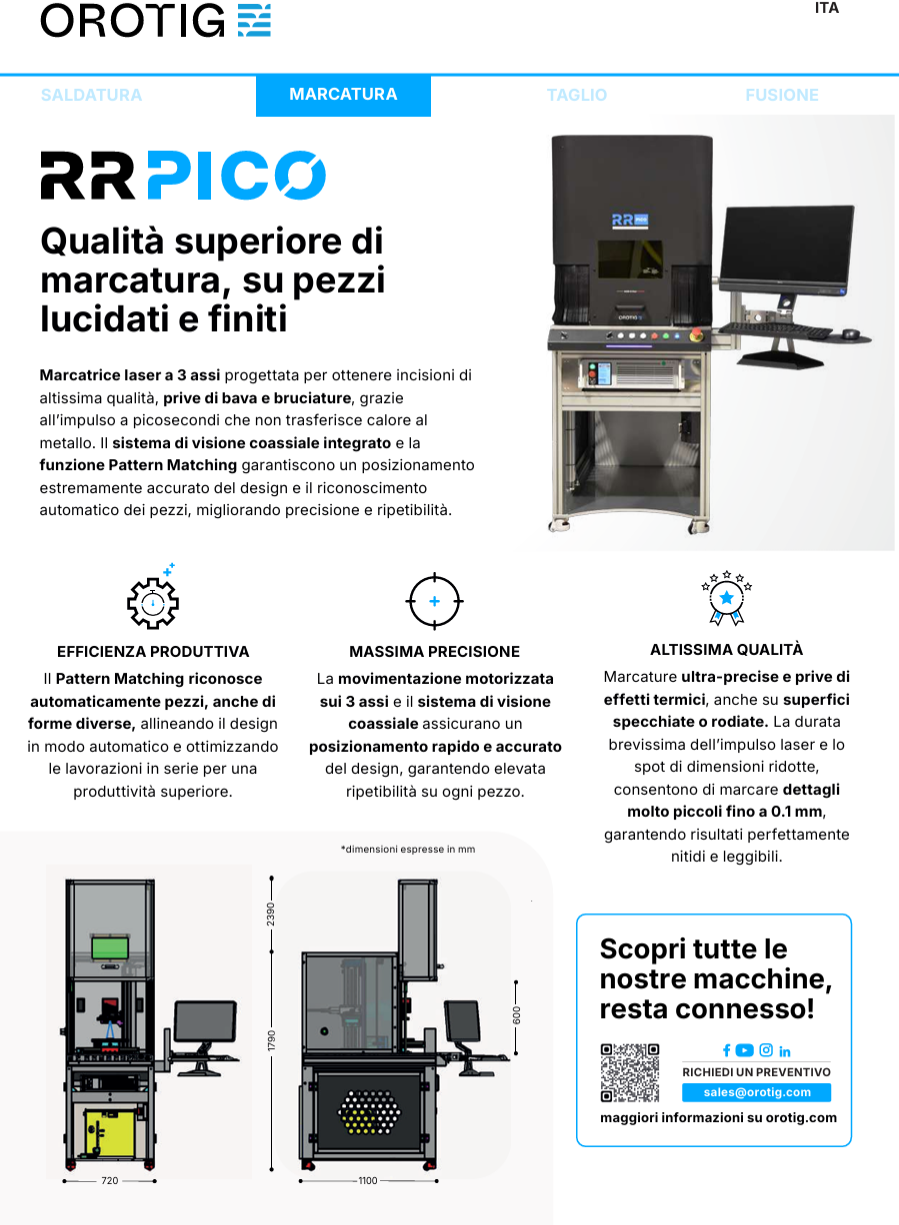

DOWNLOAD BROCHURE
RR Pico ermöglicht es, mit bloßem Auge unsichtbare Details zu markieren, indem sehr kleine Designs mit einer Größe von bis zu 0,1 mm graviert werden.

Produktionseffizienz und Benutzerfreundlichkeit

Alle mit RR Pico markierten Edelmetalle müssen nicht abgeschliffen werden, um den Grat zu entfernen, und weisen keine Materialrückstände im bearbeiteten Bereich auf, was Abfall reduziert. Im Vergleich zu herkömmlichen Markierungen kann mit RR Pico der Schleifvorgang übersprungen werden, was Zeit und Ressourcen spart.

Icona speed

Reduzierte Arbeitsschritte

Lediglich die Schritte des Polierens und Markierens, der letzte Schritt in der Produktionskette, sind vorgesehen, und dann wird das fertige Schmuckstück direkt verpackt.

Icona efficienza

Optimierung von Kosten und Ressourcen

Die Gratfreiheit der Markierung ermöglicht einen minimalen Materialverlust sowie einen geringeren Aufwand an Prozessressourcen.

Icona UX UI design

Voreingestellte Parameter

Voreingestellte Parameter zur Optimierung der Arbeit des Bedienpersonals, mit der Möglichkeit, kundenspezifische Parameter entsprechend den spezifischen Anforderungen zu speichern.

Unterschiede zwischen der herkömmlichen Markierung und der Markierung mit der Markiermaschine RR Pico.

Grundfläche und Abmessungen

Stellfläche und Abmessungen der Markiermaschine RR Pico von Orotig.
Stellfläche und Abmessungen der Markiermaschine RR Pico von Orotig.
  • Merkmale
  • Technische Daten
  • Zubehör
  • Downloads

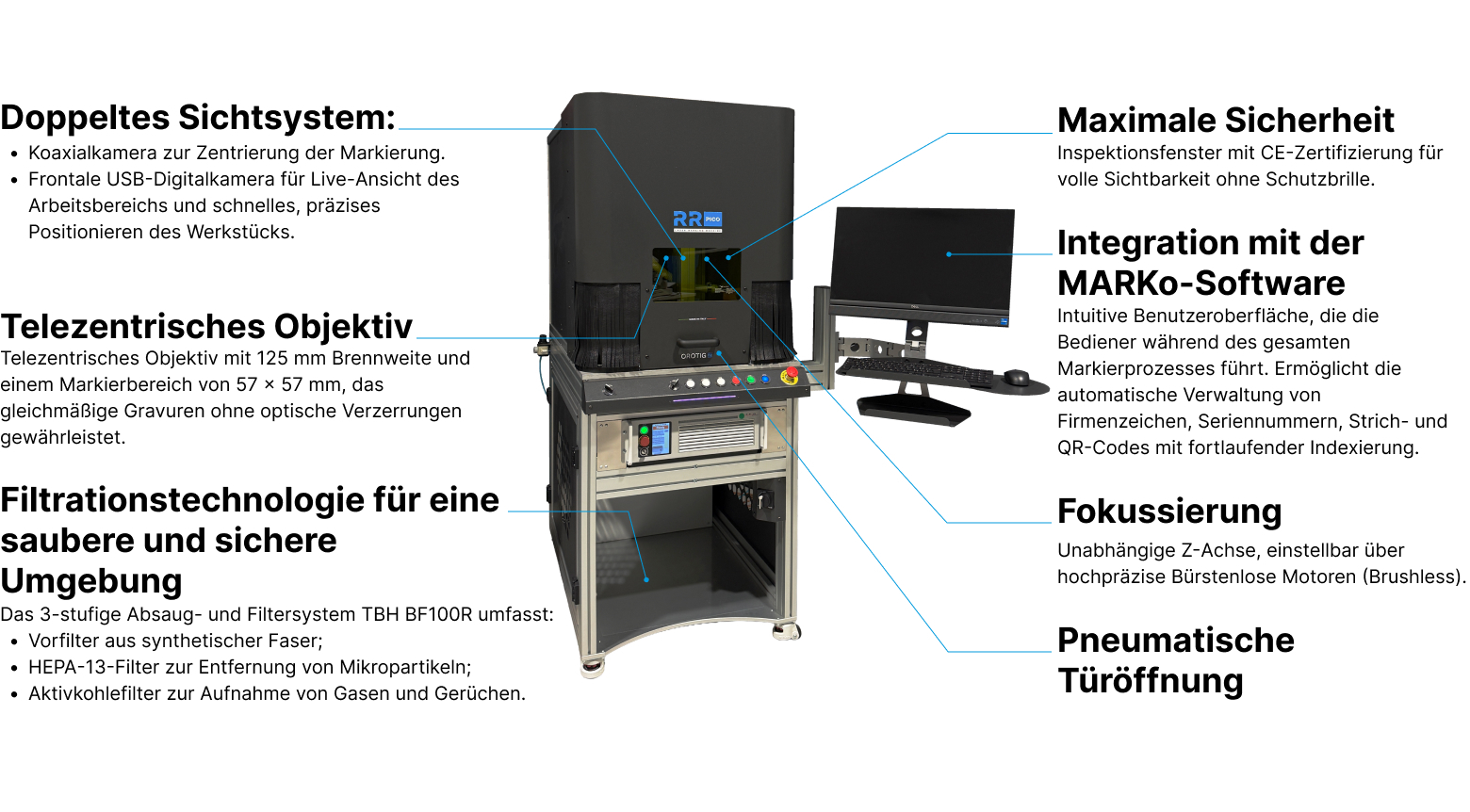

Technische Merkmale der Markiermaschine RR Pico von Orotig.

TECHNISCHE DATEN

RR Pico

LASERTYP

Ytterbium Picosecond Fiber Laser

LASERQUELLE (NENNLEISTUNG)

50 W

VERFÜGBARE FOKALOBJEKTIVE

125 mm

MARKIERUNGSFLÄCHE

57 × 57 mm

TYP Z-ACHSE

Elektrisch mit Software-Steuerung

VERFAHRWEG Z-ACHSE

150 mm

MARKIERUNGSGESCHWINDIGKEIT

Bis zu 10 m/s

FREQUENZ

50 kHz - 2750 kHz

IMPULSENERGIE

0.7 mJ

PULSDAUER

2 ps

M2

≤ 2

SICHERHEITSKLASSE

Classe 1 (geschlossen), Classe 3R (offen)

KÜHLSYSTEM

Zwangsluft- und Flüssigkeitskühlsystem

WELLLENLÄNGE

1030 nm

SPEISUNG

230 VAC ± 10%, 1+N ph, 50/60 HZ, 0.75 kW

PUNKTDURCHMESSER

50 μm

GEWICHT

210 Kg

Rotationsmotor und Spindel als Zubehör für die Lasermarkiermaschine RR Pico von Orotig.

Drehbarer Motor

Kippstativ für die Lasermarkiermaschine RR Pico von Orotig.

Kippstativ

3-in-1-Schraubstockzubehör für die Lasermarkiermaschine RR Pico von Orotig.

3-in-1-Schraubstock
