Termometro e goccia

Betriebliche Effizienz

Flüssigkeitskühlsystem mit Doppelkreislauf und flüssigkeitsgekühlter Elektronik für kontinuierliche Arbeitszyklen.

Schermo e fumetto

Programmierung der Schüsse

Möglichkeit, bis zu 4 verschiedene Schusstypen nacheinander zu programmieren.

Potenza costante

Konstante Leistung

Selbsttestsystem zur Überwachung der Schusskraft für eine bessere Kontrolle der Schweißqualität.

Grundfläche und Abmessungen

-

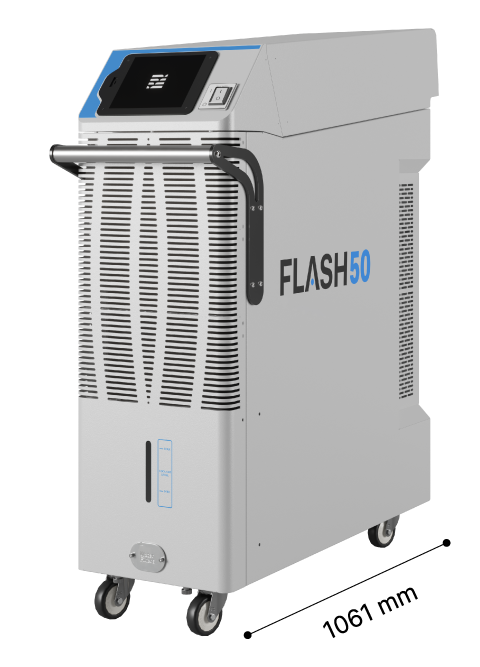

Stellfläche und Abmessungen der Laserschweißmaschine Flash von Orotig.

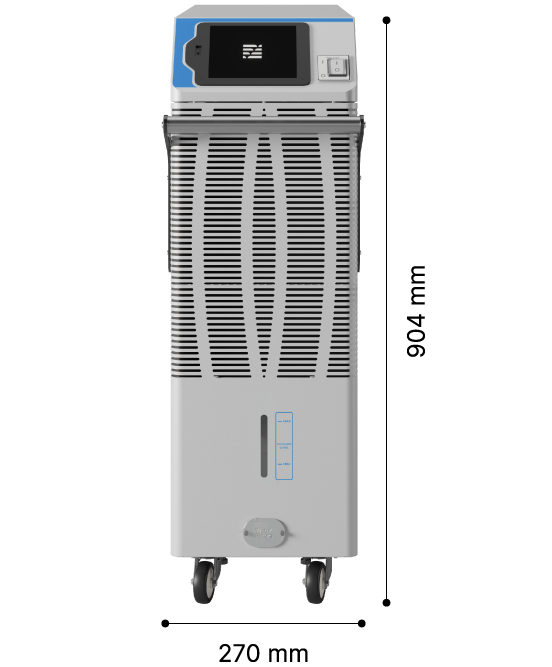

Stellfläche und Abmessungen der Laserschweißmaschine Flash von Orotig.
  • Merkmale
  • Technische Daten
  • Zubehör
  • Downloads

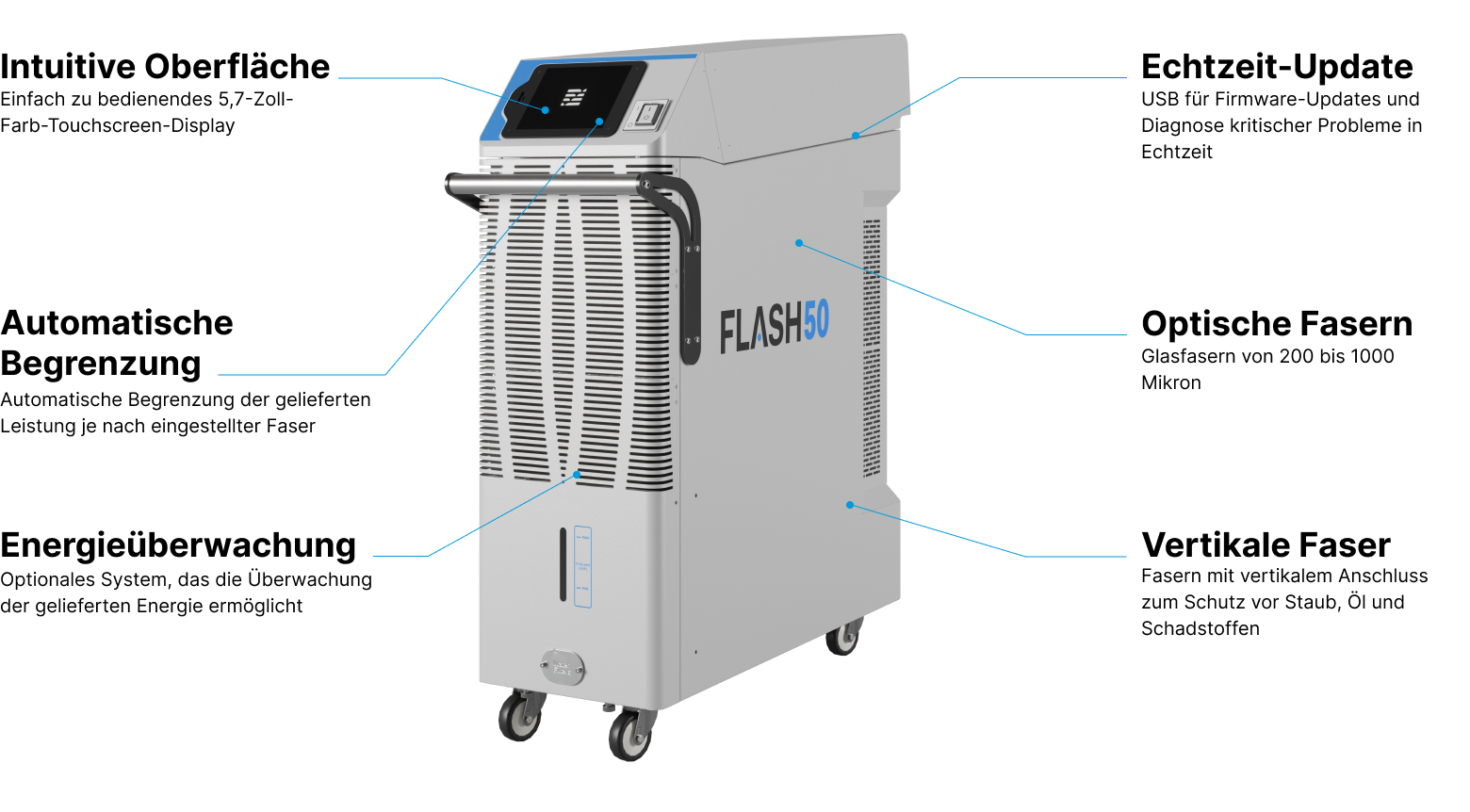

Technische Merkmale der Laser-Schweißmaschine Flash von Orotig.

TECHNISCHE DATEN

Flash 35

Flash 50

Flash 80

Flash 130

Flash 35 [35]

Flash 50 [DF]

Flash 80 [DF]

Flash 300

KRISTALLTYP

Nd:YAG @ 1064

Nd:YAG @ 1064

Nd:YAG @ 1064

Nd:YAG @ 1064

Nd:YAG @ 1064

Nd:YAG @ 1064

Nd:YAG @ 1064

Nd:YAG @ 1064

MAXIMALE PULSENERGIE

25 J

30 J

40 J

80 J

25 J

30 J

40 J

25 J

PULSDAUER

0.5 - 25 ms

0.5 - 25 ms

0.5 - 25 ms

0.5 - 25 ms

0.5 - 25 ms

0.5 - 25 ms

0.5 - 25 ms

0.5 - 25 ms

SPITZENLEISTUNG

3.6 kW

6.0 kW

7.5 kW

12.0 kW

3.6 kW

6.0 kW

7.5 kW

12.0 kW

DURCHSCHNITTLICHE LEISTUNG

40 W

50 W

80 W

130 W

40 [+ 40 W]

50 [+ 50 W]

80 [+ 80 W]

300 W

WIEDERHOLUNGSRATE

0 - 20 Hz

0 - 20 Hz

0 - 20 Hz

0 - 40 Hz

0 - 20 Hz

0 - 20 Hz

0 - 20 Hz

0 - 40 Hz

SPEISUNG

230 VAC ± 10%, 1+N ph, 50/60 Hz, 1.8 kW

230 VAC ± 10%, 1+N ph, 50/60 Hz, 2.3 kW

230 VAC ± 10%, 1+N ph, 50/60 Hz, 2.3 kW

230 VAC ± 10%, 1+N ph, 50/60 Hz, 3.8 kW

230 VAC ± 10%, 1+N ph, 50/60 Hz

230 VAC ± 10%, 1+N ph, 50/60 Hz

400 VAC ± 10%, 3+N ph, 50/60 Hz

400 VAC ± 10%, 3+N ph, 50/60 Hz

FASERDURCHMESSER (Länge 3 m)

200 - 400 μm

400 - 600 μm

600 - 800 μm

800 - 1000 μm

200 - 400 μm

400 - 600 μm

600 - 800 μm

800 - 1000 μm

UMLUFTKÜHLUNG TYP

Forcierte Luft mit doppeltem Kreislauf, 8 l Flüssigkeit und doppeltem Kühler

Forcierte Luft mit doppeltem Kreislauf, 8 l Flüssigkeit und doppeltem Kühler

Forcierte Luft mit doppeltem Kreislauf, 8 l Flüssigkeit und doppeltem Kühler

Forcierte Luft mit doppeltem Kreislauf, 8 l Flüssigkeit und doppeltem Kühler

Forcierte Luft mit doppeltem Kreislauf, 8 l Flüssigkeit und doppeltem Kühler

Forcierte Luft mit doppeltem Kreislauf, 8 l Flüssigkeit und doppeltem Kühler

Forcierte Luft mit doppeltem Kreislauf, 8 l Flüssigkeit und doppeltem Kühler

Forcierte Luft mit doppeltem Kreislauf, 8 l Flüssigkeit und doppeltem Kühler

GEWICHT

70 Kg

75 Kg

80 Kg

80 Kg

80 Kg

80 Kg

80 Kg

80 Kg

Gerades Fokussierzubehör zu 50 oder 70 mm für die Laserschweißmaschine Flash von Orotig.

Fokussierzubehör zu 50 oder 70 mm (Spot rund/oval)

90°-Fokussierzubehör zu 50 oder 70 mm für die Laserschweißmaschine Flash von Orotig.

90°-Fokussierzubehör zu 50 oder 70 mm (Spot rund/oval)

Die idealen Schweißmaschinen für die Herstellung von Ketten

Die idealen Schweißmaschinen für die Herstellung von Ketten

SETZEN SIE SICH MIT EINEM EXPERTEN IN VERBINDUNG

Weitere ähnliche Produkte ansehen

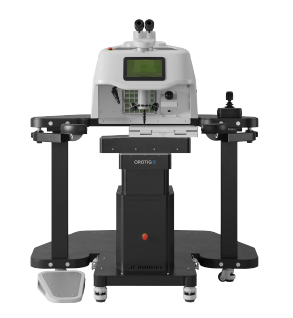

Die Laserschweißmaschine Aries von Orotig bietet hohe Leistung und beste Qualität bei großen Werkstücken, auch im Dauerbetrieb.

ENTDECKE ARIES

Laserschweißmaschine

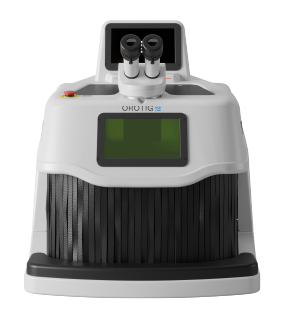

Die Laserschweißmaschine Revo X von Orotig bietet maximale Produktivität in einem kontinuierlichen Zyklus, hohe Qualität und Präzision.

ENTDECKE REVO X

 Laserschweißmaschine

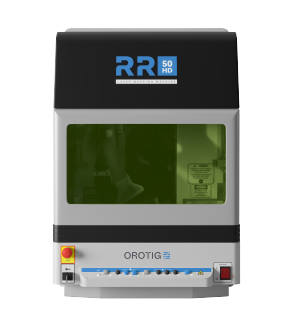

Die Lasermarkiermaschine RR Writer von Orotig ermöglicht die Markierung, das Gravieren und Schneiden auf allen Arten von Metallen und Legierungen, auf Materialien unterschiedlicher Art und Dicke.

ENTDECKE RR

Lasermarkiermaschine

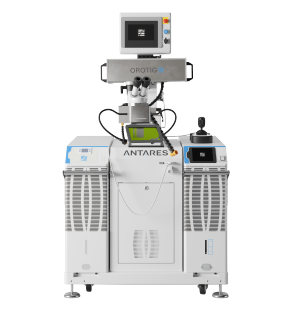

Die Laserschweißmaschine Antares von Orotig ist ideal für die Reparatur von Formen oder großen Teilen.
