T.Gold 2025

17-21 Januar 2025

Orotig wird bei T.Gold 2025 vertreten sein

Massima-produttività

Maximale Produktivität

+15 Stunden Dauerschweißen ohne Pausen

Schermo e fumetto

Benutzerfreundlichkeit

Dank der intuitiven Benutzeroberfläche und voreingestellten Parametern auch für weniger erfahrenes Bedienpersonal einfach zu bedienen.

Icona marcatura

Hohe Leistung

Schweißt selbst anspruchsvolle Metalle wie Silber und Platin problemlos und ohne Unterbrechungen.

Steigern Sie die Produktivität, indem Sie Maschinenstillstandszeiten vermeiden

Dank sehr hoher Spitzenleistung und dem Wasserkühlsystem mit 10-Liter-Tank und Doppelkühler bietet Revo mehr als 15 Stunden Betriebsverfügbarkeit und vermeidet die Notwendigkeit des Maschinenstillstands, wobei die Produktivität und die Arbeitsabläufe Ihres Betriebes verbessert werden.

Icona frequenza

Hochfrequenz

Bis zu 40 Schüsse pro Sekunde

Alta potenza di picco

Hohe Spitzenleistung

Bis zu 280 J

Ampio serbatoio

Wasserkühlung

10 l Tank

Außergewöhnliche Leistung

Dank der unglaublichen Spitzenleistungist Revo X in der Lage, selbst reflektierende Metalle wie Silber oder Platin problemlos zu bearbeiten.

DOWNLOAD BROCHURE

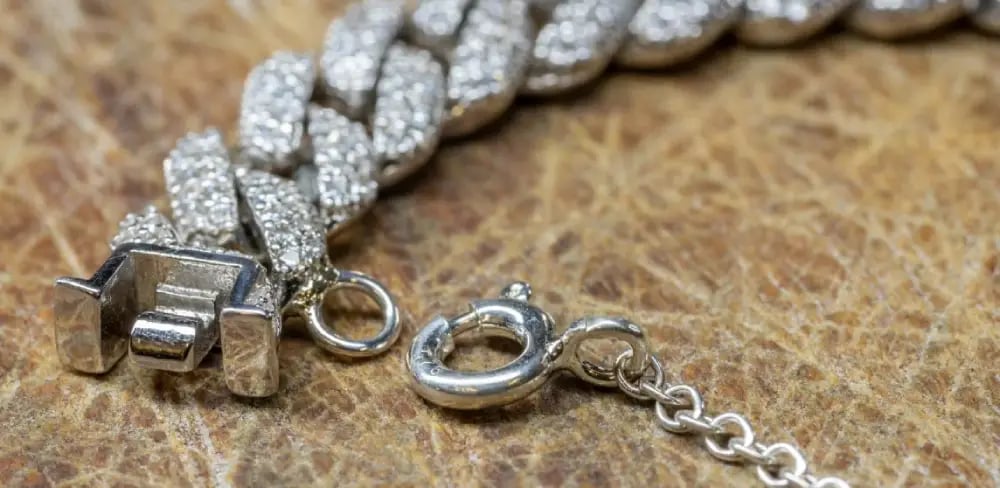

Armband aus reflektierenden Metallen, geschweißt mit der Laserschweißmaschine Revo X von Orotig.

Einfache Bedienung auch für unerfahrenes Bedienpersonal

Dank einer einfachen und intuitiven grafischen Benutzeroberfläche und einer Bibliothek voreingestellter Parameter, die speziell für ein perfektes Ergebnis auf verschiedenen Arten von Materialien entwickelt wurden, kann Revo X auch von unerfahrenem Bedienpersonal sofort verwendet werden.

Die intuitive grafische Benutzeroberfläche der Revo X-Laserschweißmaschine von Orotig macht es einfach, Einstellungen über den Touchscreen zu ändern.

Benutzerfreundliche Oberfläche

Intuitive grafische Benutzeroberfläche, mit der Einstellungen einfach über den Touchscreen geändert werden können.

Videobibliothek der Laserschweißmaschine Revo X von Orotig, einschließlich eines Schweißgrundkurses mit der Möglichkeit, die Arbeit aufzuzeichnen und für die Schulung und Ausbildung neuer Mitarbeitenden zu nutzen.

Videobibliothek

Videobibliothek im Grundkurs Schweißen enthalten und Möglichkeit, Prozesse aufzuzeichnen und für Weiterbildungen und Schulungen neuer Ressourcen zu nutzen.

Voreingestellte Parameter der Laserschweißmaschine Revo X von Orotig für perfektes Schweißen auf allen Materialarten und die Möglichkeit, kundenspezifische Parameter zu speichern.

Voreingestellte Parameter

Voreingestellte Parameter zum perfekten Schweißen jeder Art von Material, mit der Möglichkeit, benutzerdefinierte Parameter zu speichern.

Große Leistung, kleine Größe

Revo X garantiert außergewöhnliche Leistung und bleibt gleichzeitig die kompakteste Maschine auf dem Markt in ihrer Kategorie. Erhältlich in der Bankversion oder mit einem höhenverstellbaren motorisierten Fuß.

Stellfläche und Abmessungen der Laserschweißmaschine Revo X von Orotig.

Schweißkammer


Tiefe: 241 mm
Breite: 423 mm
Höhe: 125 mm

Abstand zwischen Brennpunkt und Boden der Schweißkammer


110 mm

Stellfläche und Abmessungen der Laserschweißmaschine Revo X von Orotig.
  • Merkmale
  • Technische Daten
  • Zubehör
  • Downloads

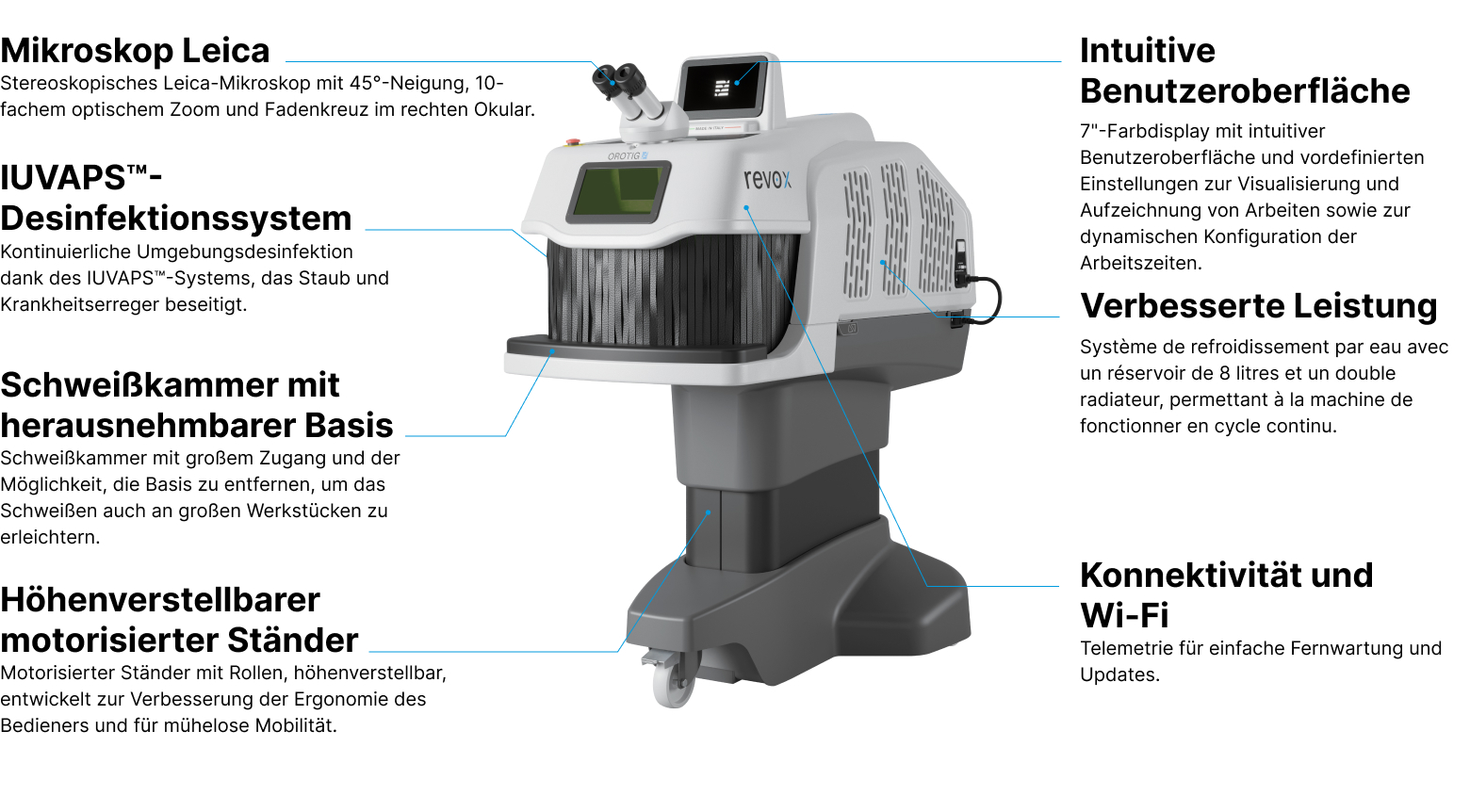

Technische Merkmale der Laserschweißmaschine Revo X von Orotig.

TECHNISCHE DATEN

Revo X

Revo X+

Revo X2

KRISTALLTYP

Nd:YAG @ 1064

Nd:YAG @ 1064

Nd:YAG @ 1064 [x2]

MAXIMALE PULSENERGIE

240 J

240 J

280 J

PULSDAUER

25 ms

25 ms

25 ms

SPITZENLEISTUNG

10.0 kW

10.0 kW

12.0 kW

DURCHSCHNITTLICHE LEISTUNG

90 W

120 W

150 W

WIEDERHOLUNGSRATE

0 - 40 Hz

0 - 40 Hz

0 - 40 Hz

SPEISUNG

230 VAC ± 10%, 1P + N + PE, 50/60 Hz, 2.2 kW

230 VAC ± 10%, 1P + N + PE, 50/60 Hz, 2.2 kW

230 VAC ± 10%, 1P + N + PE, 50/60 Hz, 3.6 kW

DURCHMESSER DES SCHWEIßPUNKTES

0.1 - 2 mm

0.1 - 2 mm

0.1 - 2 mm

STEUERUNGSZUGANG

Extern über kapazitives 7''-Touchscreen-Display, intern über Drehschalter

Extern über kapazitives 7''-Touchscreen-Display, intern über Drehschalter

Extern über kapazitives 7''-Touchscreen-Display, intern über Drehschalter

UMLUFTKÜHLUNG TYP

Forcierte Luft mit doppeltem Kreislauf, 8 l Flüssigkeit und doppeltem Kühler

Forcierte Luft mit doppeltem Kreislauf, 8 l Flüssigkeit und doppeltem Kühler

Forcierte Luft mit doppeltem Kreislauf, 8 l Flüssigkeit und doppeltem Kühler

GEWICHT

65 Kg

75 Kg

75 Kg

Lynx-Optik-Zubehör für die Laserschweißmaschine Revo X von Orotig.

Lynx-Optik

Analoges Fußpedal-Zubehör für die Laserschweißmaschine Revo X von Orotig.

Analoges Pedal

Interne Handgelenkstütze als Zubehör für die Laserschweißmaschine Revo X von Orotig.

Interne Handballenauflage

Verstellbares Stativ für die Laserschweißmaschine Revo X von Orotig.

Verstellbarer Sockel

Pneumatisches Pedal-Zubehör für die Laserschweißmaschine Revo X von Orotig.

Pneumatisches Pedal

Verstellbarer Mikroskop-Halter als Zubehör für die Laserschweißmaschine Revo X von Orotig.

Verstellbare Stütze (5°-25°)

Handluke als Zubehör für die Laserschweißmaschine Revo X von Orotig.

Griffluke

Dreh- und Spindelvorsatz für die Laserschweißmaschine Revo X von Orotig.

Drehvorsatz & Spindel (Ø 80mm)

Das kompakte Schweißgerät mit großer Leistung
