Massima-produttività

Massima produttività

+15 ore di saldatura a ciclo continuo senza necessità di pause.

Schermo e fumetto

Semplicità di utilizzo

Facile da usare anche per operatori meno esperti grazie all’interfaccia intuitiva e a parametri preimpostati.

Icona marcatura

Alte prestazioni

Salda con facilità senza interruzioni anche metalli impegnativi come argento e platino.

Aumenta la produttività azzerando il fermo macchina

Grazie a un'elevatissima potenza di picco e al sistema di raffreddamento ad acqua con serbatoio da 10 litri e doppio radiatore, Revo X garantisce fino a 15 ore di uptime, azzerando la necessità di fermo macchina e migliorando produttività e flussi di lavoro della tua azienda.

Icona frequenza

Frequenza elevata

Fino a 40 spari al secondo

Alta potenza di picco

Alta potenza di picco

Fino a 280 J

Ampio serbatoio

Raffreddamento ad acqua

Serbatoio da 10 L

Performance eccezionali

Grazie all'incredibile potenza di picco, Revo X è in grado di lavorare facilmente anche i metalli riflettenti.

SCARICA LA BROCHURE
Braccialetto realizzato con metalli riflettenti saldato grazie alla saldatice laser Revo X di Orotig.

Facile da usare anche
per operatori meno esperti

Grazie a un'interfaccia grafica semplice ed intuitiva e a una libreria di parametri preimpostati appositamente studiati per un risultato perfetto su vari tipi di materiali, Revo X può essere utilizzata da subito anche da operatori meno esperti.

L'interfaccia grafica intuitiva della saldatrice laser Revo X di Orotig permette di modificare facilmente le impostazioni da touch screen.

Interfaccia intuitiva

Interfaccia grafica intuitiva che permette di modificare facilmente le impostazioni da touch screen.

Libreria video della saldatrice laser Revo X di Orotig, incluso corso base di saldatura con possibilità di registrare le lavorazioni e utilizzarle per training e formazione di nuove risorse.

Libreria video

Libreria video inclusa con corso base di saldatura e possibilità di registrare le lavorazioni e utilizzarle per training e formazione di nuove risorse.

Parametri preimpostati della saldatrice laser Revo X di Orotig per saldare perfettamente su ogni tipo di materiale e possibilità di salvare i parametri personalizzati.

Parametri preimpostati

Parametri preimpostati per saldare perfettamente ogni tipo di materiale, con possibilità di salvare parametri personalizzati.

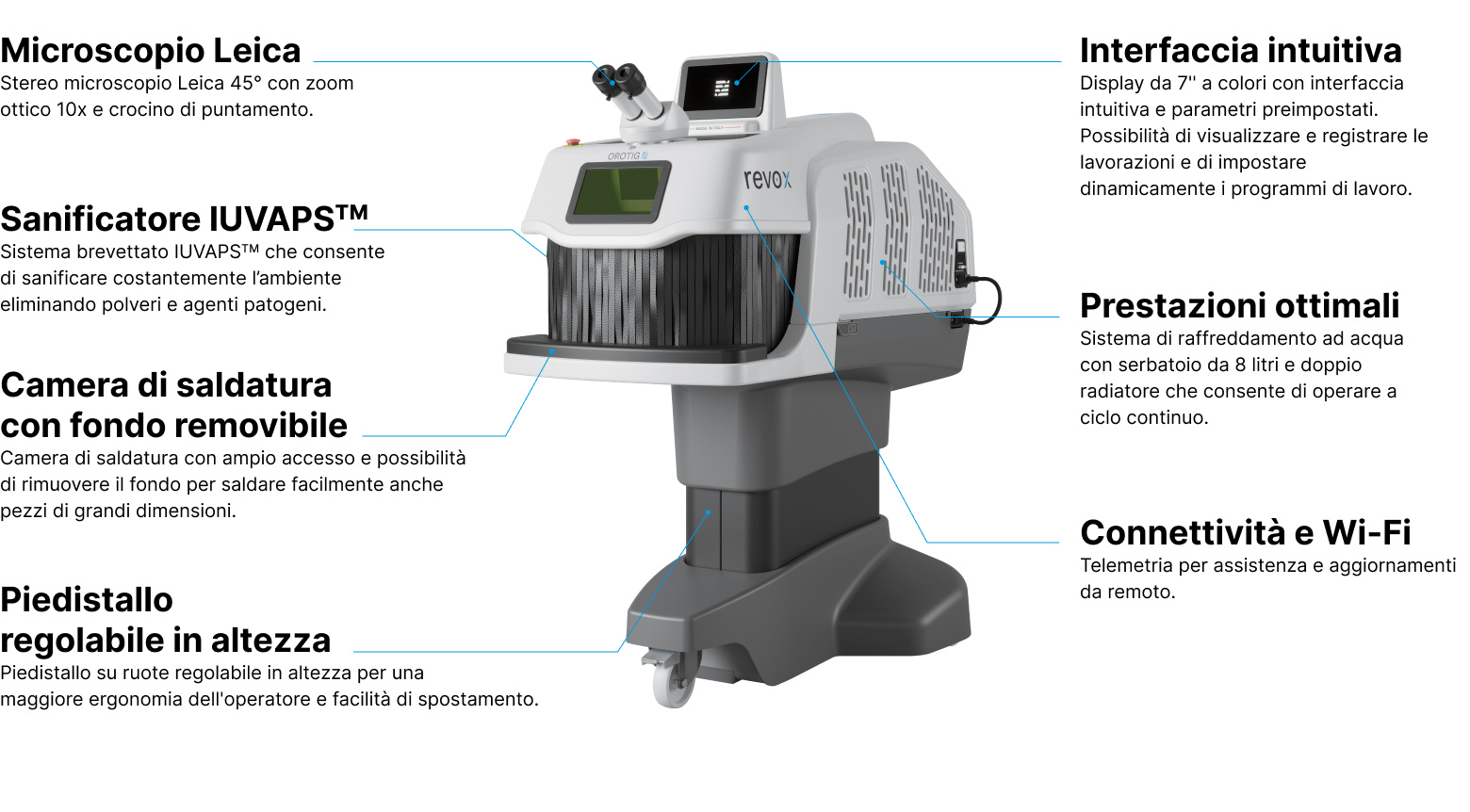

Grandi prestazioni, piccole dimensioni

Revo X riesce a garantire performance eccezionali pur rimanendo la macchina più compatta sul mercato nella sua categoria. Disponibile nella versione da banco o con piedistallo motorizzato regolabile in altezza.

Ingombro e dimensioni della saldatrice laser Revo X di Orotig.

Camera di saldatura


Profondità: 241 mm
Larghezza: 423 mm
Altezza: 125 mm

Distanza tra punto di fuoco e fondo camera di saldatura


110 mm

Ingombro e dimensioni della saldatrice laser Revo X di Orotig.
  • Caratteristiche
  • Dati Tecnici
  • Accessori
  • Downloads
Caratteristiche tecniche della saldatrice laser Revo X di Orotig.

DATI TECNICI

Revo X

Revo X+

Revo X2

TIPO CRISTALLO

Nd:YAG @ 1064

ø 7 mm

ø 7 mm [2]

ENERGIA IMPULSO MAX

240 J

240 J

280 J

DURATA IMPULSO

25 ms

25 ms

25 ms

POTENZA PICCO

10.0 kW

10.0 kW

12.0 kW

POTENZA MEDIA

90 W

120 W

150 W

FREQUENZA RIPETIZIONE

0 - 40 Hz

0 - 40 Hz

0 - 40 Hz

ALIMENTAZIONE

230 VAC ± 10%, 1P + N + PE, 50/60 Hz, 2.2 kW

230 VAC ± 10%, 1P + N + PE, 50/60 Hz, 2.2 kW

230 VAC ± 10%, 1P + N + PE, 50/60 Hz, 3.6 kW

DIAMETRO SPOT SALDATURA

Da 0.1 a 2 mm

Da 0.1 a 2 mm

Da 0.1 a 2 mm

ACCESSO COMANDI

Esterno con display 7” touch screen capacitivo, interno tramite rotary switch

Esterno con display 7” touch screen capacitivo, interno tramite rotary switch

Esterno con display 7” touch screen capacitivo, interno tramite rotary switch

TIPO RAFFREDDAMENTO

Aria forzata con doppio circuito, 8 l di liquido e doppio radiatore

Aria forzata con doppio circuito, 8 l di liquido e doppio radiatore

Aria forzata con doppio circuito, 8 l di liquido e doppio radiatore

PESO

65 Kg

75 Kg

75 Kg

Accessorio ottica Lynx per la saldatrice laser Revo X di Orotig.

Ottica Lynx

Accessorio pedale pneumatico per la saldatrice laser Revo X di Orotig.

Pedale analogico

Accessorio poggiapolsi interno per la saldatrice laser Revo X di Orotig.

Poggiapolsi interno

Accessorio piedistallo regolabile per la saldatrice laser Revo X di Orotig.

Piedistallo regolabile

Accessorio pedale pneumatico per la saldatrice laser Revo X di Orotig.

Pedale pneumatico

Accessorio supporto regolabile per microscopio per la saldatrice laser Revo X di Orotig.

Supporto regolabile per microscopio (5°-25°)

Accessorio portello passamani per la saldatrice laser Revo X di Orotig.

Portello passamani

Accessorio rotativo e mandrino per la saldatrice laser Revo X di Orotig.

Rotativo & Mandrino (Ø 80mm)
