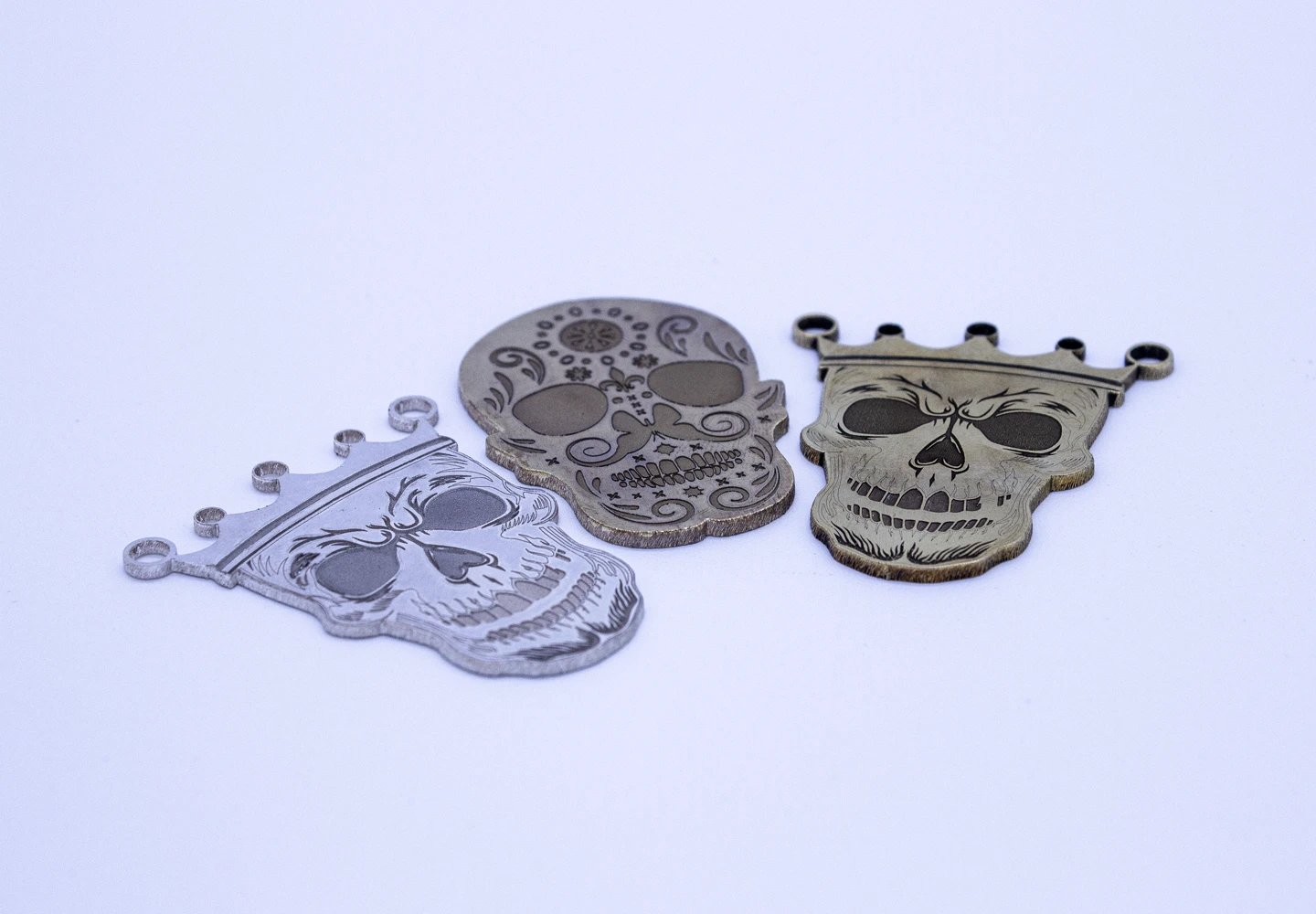

![Il TDL 500 di Orotig è un sistema laser integrato di marcatura e taglio ideale per la produzione in serie con tagli fino ai 4 mm di spessore.](https://orotig.com/hubfs/Orotig-2023/images/BANNER%20MACCHINE%20ITA%20-%20DESKTOP/TDL.webp)
![TDL_prova](https://orotig.com/hs-fs/hubfs/AAA_SITO_OROTIG_2023/AAA_IMMAGINI_DEFINITIVE/TDL_500/TDL_500_ITA/TDL_prova.png?width=331&height=109&name=TDL_prova.png)
Taglio e marcatura per una produzione in serie e di qualità
L’innovativo sistema laser integrato di taglio e marcatura per la grande produzione è in grado di eseguire tagli precisi e in velocità fino a 4 mm di spessore.
![Il TDL 500 di Orotig è un sistema laser integrato di marcatura e taglio ideale per la produzione in serie con tagli fino ai 4 mm di spessore.](https://orotig.com/hubfs/Orotig-2023/images/BANNER%20MACCHINE%20ITA%20-%20MOBILE/TDL.webp)
![TDL_prova](https://orotig.com/hs-fs/hubfs/AAA_SITO_OROTIG_2023/AAA_IMMAGINI_DEFINITIVE/TDL_500/TDL_500_ITA/TDL_prova.png?width=331&height=109&name=TDL_prova.png)
Taglio e marcatura per una produzione in serie e di qualità
L’innovativo sistema laser integrato di taglio e marcatura per la grande produzione è in grado di eseguire tagli precisi e in velocità fino a 4 mm di spessore.
![Icona marcatura](https://orotig.com/hs-fs/hubfs/AAA_SITO_OROTIG_2024/AAA_IMMAGINI_DEFINITIVE/ICONE/Icona%20marcatura.png?width=200&height=330&name=Icona%20marcatura.png)
Alta definizione di taglio e marcatura
Grazie alle pareti di taglio perfettamente perpendicolari e alla compresenza di due sorgenti laser che permettono di svolgere entrambe le operazioni.
![Icona 24 7](https://orotig.com/hs-fs/hubfs/AAA_SITO_OROTIG_2023/AAA_IMMAGINI_DEFINITIVE/ICONE/Icona%2024%207.png?width=200&height=198&name=Icona%2024%207.png)
Massima produttività
Riduzione drastica dei tempi di lavorazione grazie alla possibilità di fare tagli con una sola passata e cicli di lavoro continui grazie al chiller integrato e all’avvolgitore per lastre.
![Icona risparmio tempo e risorse](https://orotig.com/hs-fs/hubfs/AAA_SITO_OROTIG_2023/AAA_IMMAGINI_DEFINITIVE/ICONE/Icona%20risparmio%20tempo%20e%20risorse.png?width=200&height=276&name=Icona%20risparmio%20tempo%20e%20risorse.png)
Recupero di materiale
La speciale tecnologia che combina il fascio laser con un getto di gas e un sistema di aspirazione altamente performante consentono un recupero del metallo nettamente superiore agli altri metodi di taglio.
Taglio e marcatura in un solo prodotto
Grazie alla compresenza di due sorgenti laser in un unico prodotto, l’operatore potrà eseguire lavorazioni di taglio e marcatura su uno stesso metallo, ottimizzando i tempi di produzione senza trascurare la qualità del risultato finale.
![Marcatura e taglio laser di una scritta effettuata con la macchina da taglio e marcatrice laser TDL 500 di Orotig.](https://orotig.com/hs-fs/hubfs/AAA%20-%20SITO%20OROTIG%202023/AAA%20-%20IMMAGINI%20DEFINITIVE/TDL%20500/TDL%20500%20ITA/Immagine_Taglio_e_Marcatura_scritta_TDL_500_Orotig.jpg?width=515&height=515&name=Immagine_Taglio_e_Marcatura_scritta_TDL_500_Orotig.jpg)
![Marcatura e taglio laser di un gemello effettuato con la macchina da taglio e marcatrice laser TDL 500 di Orotig.](https://orotig.com/hs-fs/hubfs/AAA%20-%20SITO%20OROTIG%202023/AAA%20-%20IMMAGINI%20DEFINITIVE/TDL%20500/TDL%20500%20ITA/Immagine_Taglio_e_Marcatura_gemello_TDL_500_Orotig.jpg?width=515&height=515&name=Immagine_Taglio_e_Marcatura_gemello_TDL_500_Orotig.jpg)
![Marcatura e taglio laser di un monogramma effettuato con la macchina da taglio e marcatrice laser TDL 500 di Orotig.](https://orotig.com/hs-fs/hubfs/AAA_SITO_OROTIG_2023/AAA_IMMAGINI_DEFINITIVE/TDL_500/TDL_500_ITA/Immagine_Taglio_e_Marcatura_monogramma_TDL_500_Orotig.webp?width=2000&name=Immagine_Taglio_e_Marcatura_monogramma_TDL_500_Orotig.webp)
Taglio e marcatura in un solo prodotto
Grazie alla compresenza di due sorgenti laser in un unico prodotto, l’operatore potrà eseguire lavorazioni di taglio e marcatura su uno stesso metallo, ottimizzando i tempi di produzione senza trascurare la qualità del risultato finale.
![Marcatura e taglio laser di una scritta effettuata con la macchina da taglio e marcatrice laser TDL 500 di Orotig.](https://orotig.com/hs-fs/hubfs/AAA%20-%20SITO%20OROTIG%202023/AAA%20-%20IMMAGINI%20DEFINITIVE/TDL%20500/TDL%20500%20ITA/Immagine_Taglio_e_Marcatura_scritta_TDL_500_Orotig.jpg?width=515&height=515&name=Immagine_Taglio_e_Marcatura_scritta_TDL_500_Orotig.jpg)
![Marcatura e taglio laser di un gemello effettuato con la macchina da taglio e marcatrice laser TDL 500 di Orotig.](https://orotig.com/hs-fs/hubfs/AAA%20-%20SITO%20OROTIG%202023/AAA%20-%20IMMAGINI%20DEFINITIVE/TDL%20500/TDL%20500%20ITA/Immagine_Taglio_e_Marcatura_gemello_TDL_500_Orotig.jpg?width=515&height=515&name=Immagine_Taglio_e_Marcatura_gemello_TDL_500_Orotig.jpg)
![Marcatura e taglio laser di un monogramma effettuato con la macchina da taglio e marcatrice laser TDL 500 di Orotig.](https://orotig.com/hs-fs/hubfs/AAA_SITO_OROTIG_2023/AAA_IMMAGINI_DEFINITIVE/TDL_500/TDL_500_ITA/Immagine_Taglio_e_Marcatura_monogramma_TDL_500_Orotig.webp?width=2000&name=Immagine_Taglio_e_Marcatura_monogramma_TDL_500_Orotig.webp)
Efficienza produttiva
Con TDL è possibile ridurre notevolmente i tempi di lavorazione grazie alla possibilità di effettuare tagli precisi fino a 4 mm con una sola passata. Inoltre, grazie al chiller integrato e all’avvolgitore per lastre, è possibile lavorare a ciclo continuo, ottimizzando quindi i tempi di produzione.
![Icona 24 7](https://orotig.com/hs-fs/hubfs/AAA_SITO_OROTIG_2023/AAA_IMMAGINI_DEFINITIVE/ICONE/Icona%2024%207.png?width=200&height=198&name=Icona%2024%207.png)
Alta produttività
Il chiller integrato consente lavorazioni 24/7.
![Operatore service](https://orotig.com/hs-fs/hubfs/AAA_SITO_OROTIG_2023/AAA_IMMAGINI_DEFINITIVE/ICONE/Operatore%20service.png?width=200&height=251&name=Operatore%20service.png)
Minimo intervento dell’operatore
Grazie ai sistemi di automazione, che consentono di memorizzare alcune lavorazioni, e all’avvolgitore, che permette di automatizzare il processo di taglio in serie.
![Save](https://orotig.com/hs-fs/hubfs/AAA_SITO_OROTIG_2023/AAA_IMMAGINI_DEFINITIVE/ICONE/Save.png?width=200&height=200&name=Save.png)
Ottimizzazione della lastra
Grazie al software che consente di ottimizzare gli spazi di taglio e di memorizzare lastre già lavorate.
Ottimizzazione dei materiali impiegati
La speciale tecnologia del TDL, progettata appositamente dal nostro team R&D, che combina il fascio laser con un getto di gas e un sistema di aspirazione altamente performante, consente un recupero del metallo nettamente superiore agli altri metodi di taglio.
![Minor dispendio di materiale](https://orotig.com/hs-fs/hubfs/AAA_SITO_OROTIG_2023/AAA_IMMAGINI_DEFINITIVE/ICONE/Minor%20dispendio%20di%20materiale.png?width=200&height=156&name=Minor%20dispendio%20di%20materiale.png)
Minor dispendio di materiale
Ottimizzazione della lastra grazie al trascinatore per lastre con software integrato.
![Riciclo](https://orotig.com/hs-fs/hubfs/AAA_SITO_OROTIG_2023/AAA_IMMAGINI_DEFINITIVE/ICONE/Riciclo.png?width=200&height=271&name=Riciclo.png)
Recupero dello scarto
Il metallo non sublima grazie al fascio laser e a un getto di gas che portano in basso le particelle di metallo.
![Icona efficienza](https://orotig.com/hs-fs/hubfs/AAA_SITO_OROTIG_2023/AAA_IMMAGINI_DEFINITIVE/ICONE/Icona%20efficienza.png?width=200&height=259&name=Icona%20efficienza.png)
Sistema di aspirazione con filtro autopulente
Consente di ridurre al minimo gli interventi dell’operatore grazie ad un sistema ad aria compressa e di recupero delle polveri.
Ingombro e dimensioni
![Ingombro e dimensioni della macchina da taglio e marcatrice laser TDL 500 di Orotig.](https://orotig.com/hs-fs/hubfs/AAA%20-%20SITO%20OROTIG%202023/AAA%20-%20IMMAGINI%20DEFINITIVE/TDL%20500/TDL%20500%20ITA/Ingombro_e_dimensioni_1_TDL_500_Orotig.png?width=552&height=783&name=Ingombro_e_dimensioni_1_TDL_500_Orotig.png)
![Ingombro e dimensioni della macchina da taglio e marcatrice laser TDL 500 di Orotig.](https://orotig.com/hs-fs/hubfs/AAA%20-%20SITO%20OROTIG%202023/AAA%20-%20IMMAGINI%20DEFINITIVE/TDL%20500/TDL%20500%20ITA/Ingombro_e_dimensioni_2_TDL_500_Orotig.png?width=480&height=783&name=Ingombro_e_dimensioni_2_TDL_500_Orotig.png)
- Caratteristiche
- Dati Tecnici
- Accessori
- Downloads
![Caratteristiche tecniche della macchina da taglio e marcatrice laser TDL 500 di Orotig.](https://orotig.com/hs-fs/hubfs/AAA_SITO_OROTIG_2023/AAA_IMMAGINI_DEFINITIVE/TDL_500/TDL_500_ITA/Caratteristiche_marcatrice_TDL_500_Orotig.webp?width=1400&height=774&name=Caratteristiche_marcatrice_TDL_500_Orotig.webp)
Massima sicurezza
Massima sicurezza grazie alla finestra di ispezione certificate CE che consente di lavorare a sportello chiuso senza l'utilizzo degli occhiali di protezione.
Software e PC dedicato
Sistema e controllo numerico ad alta precisione e ripetibilità per la produzione in serie di oggetti di metallo.
Retro macchina
Possibilità di collegare fino a 3 gas differenti per tagliare metalli diversi.
Ampia area di lavoro
Da 220mm in X e 100mm in Y.
Sorgente laser
Possibilità di scegliere fino a due sorgenti laser, una dedicata al taglio fino a 4mm e l'altra alla marcatura.
DATI TECNICI
TDL
SORGENTI LASER MARCATURA (POTENZA NOMINALE)
20 - 50 - 70 W
AREA MARCATURA MASSIMA
110 × 110 mm [x2]
DIMENSIONI AREA TAGLIO
X=200 mm, Y=110 mm
DIMENSIONE SPOT TAGLIO / MARCATURA
0.1 mm / 50 μm
POTENZA MEDIA TAGLIO
300 W, 450 W
POTENZA PICCO TAGLIO
3000 W, 4500 W
LARGHEZZA LASTRA
min 20 mm - max 125 mm
CORSA MASSIMA ASSE X-Y-Z
225 - 120 - 144 mm
AVANZAMENTO IN TEMPO RAPIDO (X-Y-Z)
max 10000 mm/min
ACCELERAZIONE ASSI X-Y-Z
max 2 m/s2
MOVIMENTAZIONE CNC X-Y-Z
165 N/cm
PRECISIONE POSIZIONAMENTO E RIPETIBILITÀ
0.01 mm
PRESSIONE ESERCIZIO IMPIANTO PNEUMATICO
7 bar
PORTATA MINIMA COMPRESSORE ARIA
160 l/min
INGRESSI DISPONIBILI GAS DI TAGLIO (PRESSIONE MAX 16 BAR)
3
CLASSE SICUREZZA
Classe 1 (chiusa), Classe 3R (aperta)
ALIMENTAZIONE
230 VAC ± 10%, 1+N ph, 50/60 HZ, 4.5 kW (6 kW con accessori)
DIMENSIONI (L x A x P)
800 × 1940 × 946 mm
PESO
600 Kg
TDL
SORGENTI LASER MARCATURA (POTENZA NOMINALE)
20 - 50 - 70 W
AREA MARCATURA MASSIMA
110 × 110 mm [x2]
DIMENSIONI AREA TAGLIO
X=200 mm, Y=110 mm
DIMENSIONE SPOT TAGLIO / MARCATURA
0.1 mm / 50 μm
POTENZA MEDIA TAGLIO
300 W, 450 W
POTENZA PICCO TAGLIO
3000 W, 4500 W
LARGHEZZA LASTRA
min 20 mm - max 125 mm
CORSA MASSIMA ASSE X-Y-Z
225 - 120 - 144 mm
AVANZAMENTO IN TEMPO RAPIDO (X-Y-Z)
max 10000 mm/min
ACCELERAZIONE ASSI X-Y-Z
max 2 m/s2
MOVIMENTAZIONE CNC X-Y-Z
165 N/cm
PRECISIONE POSIZIONAMENTO E RIPETIBILITÀ
0.01 mm
PRESSIONE ESERCIZIO IMPIANTO PNEUMATICO
7 bar
PORTATA MINIMA COMPRESSORE ARIA
160 l/min
INGRESSI DISPONIBILI GAS DI TAGLIO (PRESSIONE MAX 16 BAR)
3
CLASSE SICUREZZA
Classe 1 (chiusa), Classe 3R (aperta)
ALIMENTAZIONE
230 VAC ± 10%, 1+N ph, 50/60 HZ, 4.5 kW (6 kW con accessori)
DIMENSIONI (L x A x P)
800 × 1940 × 946 mm
PESO
600 Kg
![Accessorio avvolgitore per la macchina da taglio e marcatrice laser TDL 500 di Orotig.](https://orotig.com/hs-fs/hubfs/AAA%20-%20SITO%20OROTIG%202023/AAA%20-%20IMMAGINI%20DEFINITIVE/TDL%20500/TDL%20500%20ITA/Accessori_Avvolgitore_TDL_500.png?width=237&height=237&name=Accessori_Avvolgitore_TDL_500.png)
Avvolgitore
![Accessorio essicatore per la macchina da taglio e marcatrice laser TDL 500 di Orotig.](https://orotig.com/hs-fs/hubfs/AAA%20-%20SITO%20OROTIG%202023/AAA%20-%20IMMAGINI%20DEFINITIVE/TDL%20500/TDL%20500%20ITA/Accessori_Essicatore_TDL_500.png?width=237&height=237&name=Accessori_Essicatore_TDL_500.png)
Essicatore
![Accessorio aspiratore per la macchina da taglio e marcatrice laser TDL 500 di Orotig.](https://orotig.com/hs-fs/hubfs/AAA%20-%20SITO%20OROTIG%202023/AAA%20-%20IMMAGINI%20DEFINITIVE/TDL%20500/TDL%20500%20ITA/Accessori_Aspiratore_TDL_500.png?width=237&height=237&name=Accessori_Aspiratore_TDL_500.png)
Aspiratore
