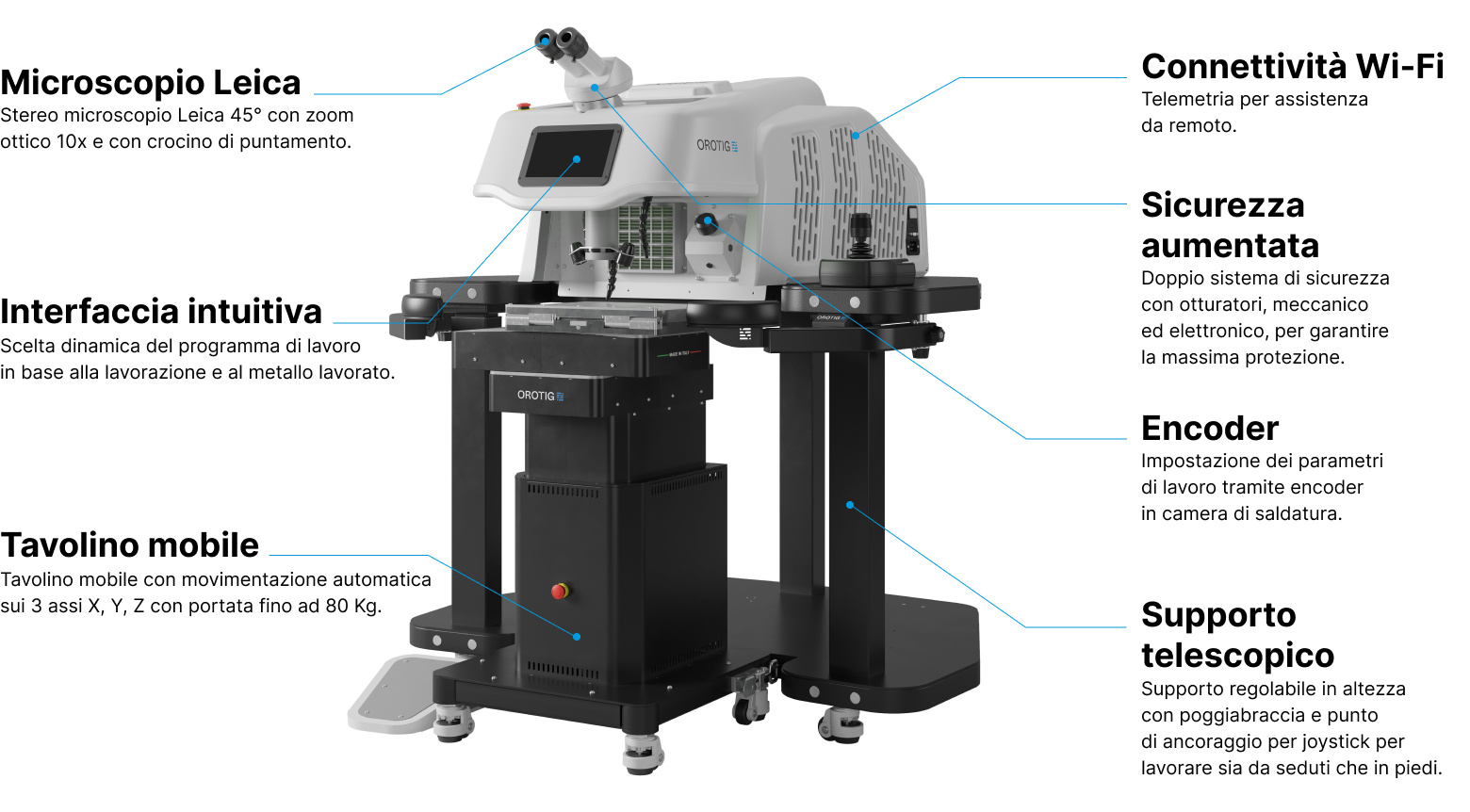

Icona assi xyz

Movimentazione su 3 assi

Ampia movimentazione del tavolino sugli assi X-Y-Z con portata fino a 80 Kg.

Icona 24 7

Massima produttività

+15 ore di saldatura a ciclo continuo grazie all’alta potenza di picco, al sistema di raffreddamento potenziato e a una frequenza di sparo fino ai 40 Hz.

Customer centric

Flessibilità ed ergonomia

Possibilità di lavorare sia seduti che in piedi grazie al supporto regolabile in altezza.

Efficienza produttiva garantita da un ciclo continuo di lavorazione

Grazie all’elevata potenza di picco e al sistema di raffreddamento potenziato, con serbatoio ad acqua da 8 L e doppio radiatore, Aries è in grado di sostenere un’operatività a ciclo continuo e un’elevata velocità di lavorazione.

Alta potenza di picco

Alta potenza di picco

Fino a 12 kW.

Termometro e goccia

Ampio serbatoio

Sistema di raffreddamento ad aria forzata con doppio circuito, serbatoio da 8 L e doppio radiatore.

Icona frequenza

Frequenza elevata

Fino a 40 spari al secondo.

Performance eccezionali

Aries, con la sua elevata potenza di picco, permette la saldatura su qualsiasi tipo di metallo tra cui acciaio, alluminio e rame. Inoltre, grazie all'elevata qualità delle ottiche, è in grado di eseguire lavorazioni senza surriscaldare i metalli.

SCARICA LA BROCHURE
Campione saldato grazie all’alta potenza di picco della saldatrice laser Aries di Orotig, che permette la saldatura su qualsiasi tipo di metallo senza surriscaldarli.

Saldature di qualità con attenzione all’ergonomia

Aries consente agli operatori di poter lavorare sia seduti che in piedi grazie al solido supporto regolabile in altezza e al poggia braccia ergonomico.

Tavolino

Escursione del tavolino

Ampia escursione del supporto della saldatrice (min 788-max 1238).

Customer centric

Massima ergonomia

Poggia braccia regolabili e punto di ancoraggio per joystick.

Microscopio

Microscopio regolabile

Possibilità di regolare l’inclinazione del microscopio grazie al supporto inclinabile.

Facile da usare anche
per utenti meno esperti

Grazie a un’interfaccia touch screen di nuova generazione e a una libreria di parametri preimpostati, studiati per un risultato perfetto sui diversi materiali, Aries può essere utilizzata dagli operatori senza una formazione specifica.

L'interfaccia grafica intuitiva della saldatrice laser Aries di Orotig permette di modificare facilmente le impostazioni da touch screen.

Interfaccia intuitiva

Touch screen di nuova generazione con possibilità di scegliere il programma di lavoro in base alla lavorazione e al metallo lavorato.

Libreria video della saldatrice laser Aries di Orotig, incluso corso base di saldatura con possibilità di registrare le lavorazioni e utilizzarle per training e formazione di nuove risorse.

Registrazioni video

Possibilità di registrare le lavorazioni fatte grazie all’utilizzo della camera coassiale.

Parametri preimpostati della saldatrice laser Aries di Orotig per saldare perfettamente su ogni tipo di materiale e possibilità di salvare i parametri personalizzati.

Parametri preimpostati

Ricca libreria di parametri preimpostati per saldare su qualsiasi materiale con possibilità di salvare i parametri personalizzati, ottimizzando i tempi di lavorazione nelle operazioni successive.

Ingombro e dimensioni



Ingombro e dimensioni della saldatrice laser Antares di Orotig.
Ingombro e dimensioni della saldatrice laser Antares di Orotig.
  • Caratteristiche
  • Dati Tecnici
  • Accessori
  • Downloads
Caratteristiche tecniche della saldatrice laser Aries di Orotig.

DATI TECNICI

Aries+

Aries2

TIPO CRISTALLO

Nd:YAG @ 1064

Nd:YAG @ 1064

ENERGIA IMPULSO MAX

240 J

280 J

DURATA IMPULSO

25 ms

25 ms

POTENZA PICCO

10.0 kW

12.0 kW

POTENZA MEDIA

120 W

150 W

FREQUENZA RIPETIZIONE

0 - 40 Hz

0 - 40 Hz

ALIMENTAZIONE

230 VAC ± 10%, 1P + N + PE, 50/60 Hz, 2.2 kW

230 VAC ± 10%, 1P + N + PE, 50/60 Hz, 3.6 kW

ALIMENTAZIONE TAVOLO

230 VAC ± 10%,1+N ph, 50/60 Hz, 1 kW

230 VAC ± 10%,1+N ph, 50/60 Hz, 1 kW

DIAMETRO SPOT SALDATURA

Da 0.1 a 2 mm

Da 0.1 a 2 mm

ACCESSO COMANDI

Esterno con display 7” touch screen capacitivo, interno tramite rotary switch

Esterno con display 7” touch screen capacitivo, interno tramite rotary switch

TIPO RAFFREDDAMENTO

Aria forzata con doppio circuito, 8 l di liquido e doppio radiatore

Aria forzata con doppio circuito, 8 l di liquido e doppio radiatore

PESO

385 Kg (+ tavolino mobile 55 Kg)

385 Kg (+ tavolino mobile 55 Kg)

Accessorio piano inclinato per tavolo posizionatore per la saldatrice laser Aries di Orotig.

Piano inclinato per tavolo posizionatore (fino a 30°)

Accessorio supporto regolabile per microscopio per la saldatrice laser Aries di Orotig.

Supporto regolabile per microscopio (5°-25°)

Accessorio rotativo e mandrino per la saldatrice laser Aries di Orotig.

Rotativo & Mandrino (Ø 80mm)

Qualità e versatilità in un’unica saldatrice
