Ingranaggio-2

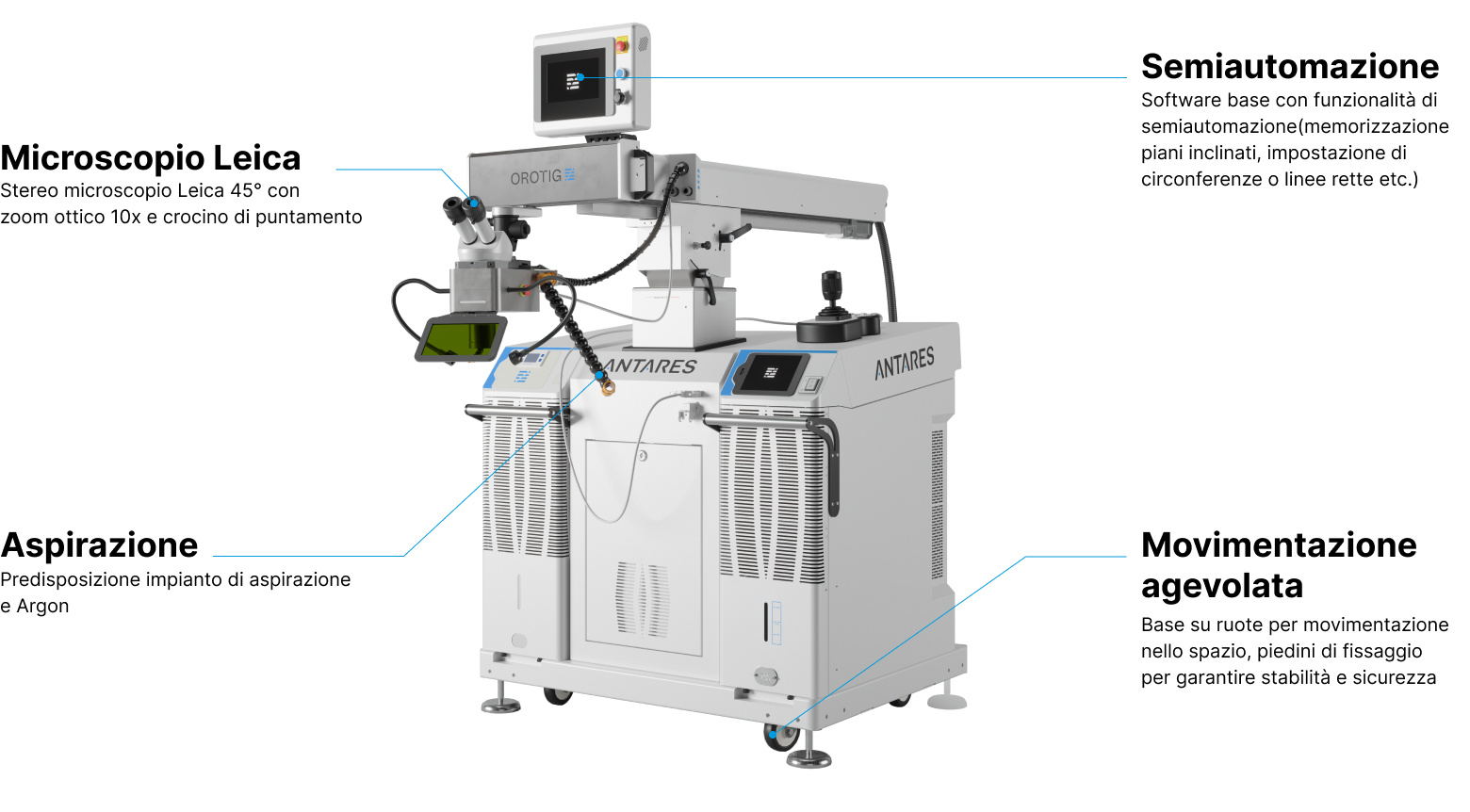

Funzionalità semiautomatiche

Software semplice da usare con funzionalità semiautomatiche anche per operatori meno esperti.

Icona 24 7

Ciclo continuo

Chiller integrato, alta frequenza e alta potenza di picco rendono Antares adatta a sostenere cicli di lavoro continuo.

Icona assi xyz

Ampie movimentazioni

Salda anche nei punti difficilmente raggiungibili grazie al movimento X-Y-Z e all’articolazione della testa di saldatura.

Aumenta la produttività con lavorazioni a ciclo continuo

Grazie al chiller integrato, all’alta frequenza e all’alta potenza di picco, Antares è adatta a sostenere cicli di lavoro continui 24/7, azzerando la necessità di fermo macchina e migliorando la produttività e i flussi di lavoro aziendali.

Alta potenza di picco

Alta potenza di picco

12,5KW

Termometro e goccia

Ampio serbatoio

Sistema di raffreddamento ad acqua con serbatoio da 8 L

Icona frequenza

Frequenza elevata

Fino a 40 spari al secondo

Performance eccezionali su metalli difficili

Grazie all’alta potenza di picco, Antares consente di saldare sia su leghe di acciaio sia su metalli che richiedono potenze elevate, come l’alluminio e il rame.

SCARICA LA BROCHURE
Lamiera saldata grazie all'alta potenza di picco della saldatrice laser Antares di Orotig, che permette di saldare sia leghe di acciaio, sia alluminio e rame, che richiedono potenze elevate.

Cicli di lavoro semplificati

Le funzionalità semiautomatiche, quali la memorizzazione di tracciati come polilinea, la memorizzazione del piano inclinato, la funzione cerchio e l’automazione di uno degli assi, consentono di semplificare e velocizzare le lavorazioni, anche se compiute da operatori meno esperti.

Menu

Libreria funzionalità

Ampia scelta di funzionalità semiautomatiche.

Icona UX UI design

Interfaccia intuitiva

Display touch-screen 7’’ a colori e facile da utilizzare, che permette facilmente di modificare le impostazioni.

Icona marcatura

Funzionalità overlap

Permette di impostare una distanza degli spari costante, a prescindere dalla velocità degli assi, per ottenere una saldatura omogenea, anche in modalità manuale.

Massima flessibilità e mobilità

Grazie alla combinazione delle diverse movimentazioni presenti sul braccio, Antares permette di effettuare lavorazioni su punti difficilmente raggiungibili e con facilità, anche su pezzi di dimensioni e pesi importanti.

La rotazione del braccio della saldatrice laser Antares di Orotig di 180° e l'inclinazione verticale fanno raggiungere diverse altezze, garantendo grande versatilità durante le fasi di lavorazione.

Manovre flessibili

Rotazione del braccio di 180° e inclinazione verticale per raggiungere diverse altezze, da una minima di 25 cm a una massima di 160 cm, garantendo grande versatilità durante le fasi di lavorazione.

La movimentazione completa di 360° della saldatrice laser Antares di Orotig consente posizioni di saldatura con angoli e geometrie complesse.

Testa regolabile

Movimentazione completa di 360° per consentire posizioni di saldatura di angoli e geometrie complesse.

Movimentazione agevolata della saldatrice laser Antares di Orotig per garantire stabilità e sicurezza dell’operatore e base su ruote per spostare la macchina.

Movimentazione agevolata

Piedini di fissaggio per garantire stabilità e sicurezza dell’operatore e base su ruote per spostare la macchina con facilità e rapidità all’interno degli spazi.

Ingombro e dimensioni

Ingombro e dimensioni della saldatrice laser Antares di Orotig.
Ingombro e dimensioni della saldatrice laser Antares di Orotig.
  • Caratteristiche
  • Dati Tecnici
  • Accessori
  • Downloads
Caratteristiche tecniche della saldatrice laser Antares di Orotig.

DATI TECNICI

Antares

TIPO CRISTALLO

Nd:YAG @ 1064 [x 2]

ENERGIA IMPULSO MAX

100 J

DURATA IMPULSO

0.5 - 25 ms

POTENZA PICCO

12.5 kW

POTENZA MEDIA

300 W

FREQUENZA RIPETIZIONE

0 - 40 Hz

ALIMENTAZIONE

400 Vac ±10%, 3P + N + PE, 50/60 Hz, 9 kW

DIAMETRO SPOT SALDATURA

Da 0.7 a 2 mm

TIPO RAFFREDDAMENTO

Aria forzata con doppio circuito e chiller integrato, 8 l di liquido e doppio radiatore

DIAMETRO - LUNGHEZZA FIBRA

1000 μm - 5 m

DIMENSIONI (L x P x H)

1020 × 1650 × 1650 mm

PESO

390 Kg

Accessorio rotativo e mandrino per la saldatrice laser Antares di Orotig.

Rotativo & Mandrino (Ø 80mm)

Accessorio telecamera integrata collegata a PC esterno per la saldatrice laser Antares di Orotig.

Telecamera integrata collegata a PC esterno

Accessorio supporto magnetico a sfera per la saldatrice laser Antares di Orotig.

Supporto magnetico a sfera
