Orotig wird bei J&G HK 2025 vertreten sein

Icona assi xyz

3-Achsen-Handling

Große Tischbewegung auf X - Y - Z mit einer Tragfähigkeit von bis zu 80 kg.

Icona 24 7

Maximale Produktivität

Über 15 Stunden Dauer-Laserschweißen dank hoher Spitzenleistung, verbessertem Kühlsystem und einer Schussfrequenz von bis zu 40 Hz.

Customer centric

Flexibilität und Ergonomie

Dank des höhenverstellbaren Ständers ist das Arbeiten im Sitzen und Stehen möglich.

Produktivitätseffizienz durch kontinuierlichen Arbeitszyklus garantiert

Dank hoher Spitzenleistung und verbessertem Kühlsystem mit 8-Liter-Wassertank und doppeltem Kühler kann Aries Dauerbetrieb und hohe Laserschweißgeschwindigkeit gewährleisten.

Alta potenza di picco

Hohe Spitzenleistung

Bis zu 12 kW.

Termometro e goccia

Großer Tank

Zwangsbelüftetes Kühlsystem mit Doppelkreislauf, 8-Liter-Tank und doppeltem Kühler.

Icona frequenza

Hochfrequenz

Bis zu 40 Schüsse pro Sekunde.

Hervorragende Leistung

Aries ermöglicht mit seiner hohen Spitzenleistung das Laserschweißen auf allen Metallarten wie Stahl, Aluminium und Kupfer. Dank der hochwertigen Optik führt es Laserschweißungen ohne Überhitzung der Metalle aus.

DOWNLOAD BROCHURE
Die Probe wurde dank der hohen Spitzenleistung der Laserschweißmaschine Aries von Orotig geschweißt, welche das Schweißen auf jeder Art von Metall ohne Überhitzung ermöglicht.

Laserschweißungen in hoher Qualität mit Fokus auf Ergonomie

Aries ermöglicht es den Bedienern, sowohl sitzend als auch stehend zu schweißen, dank der stabilen, höhenverstellbaren Halterung und der ergonomischen Armstütze.

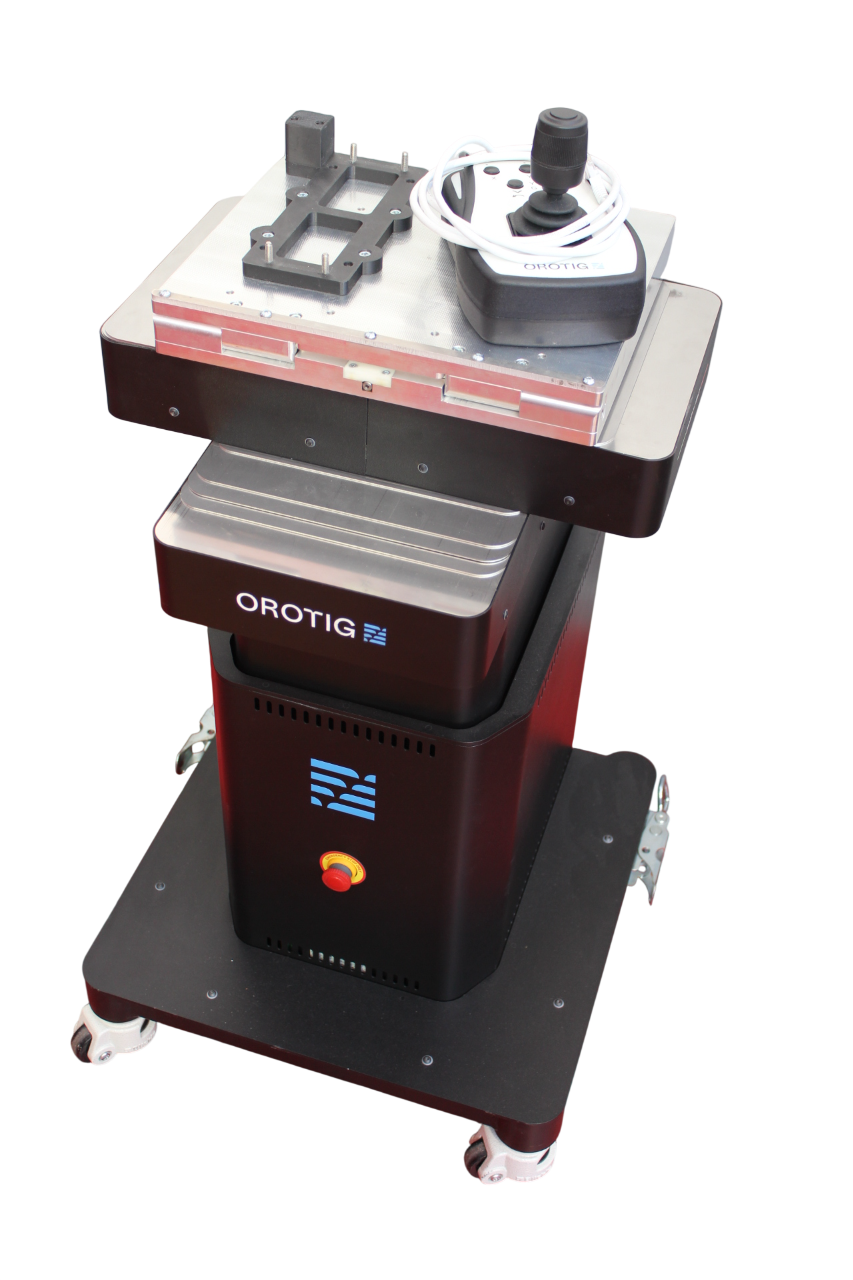

Tavolino

Tischauszug

Großer Stützbereich des Schweißers (min 788-max 1238).

Customer centric

Maximale Ergonomie

Verstellbare Armlehnen und Verankerungspunkt für Joysticks.

Microscopio

Einstellbares Mikroskop

Die Neigung des Mikroskops kann dank des Kippstativs eingestellt werden.

Einfach zu bedienen auch für weniger erfahrene Anwender

Dank einer Touchscreen-Benutzeroberfläche der neuen Generation und einer Bibliothek voreingestellter Schweißparameter, die für perfekte Ergebnisse auf verschiedenen Materialien entwickelt wurden, kann Aries auch von Bedienern ohne spezielle Schulung genutzt werden.

Die intuitive grafische Benutzeroberfläche der Laserschweißmaschine Aries von Orotig ermöglicht die einfache Änderung von Einstellungen über den Touchscreen.

Benutzerfreundliche Oberfläche

Touchscreen der neuen Generation mit der Möglichkeit, das Arbeitsprogramm je nach Verarbeitung und zu schweißendem Metall auszuwählen.

Videobibliothek der Laserschweißmaschine Aries X von Orotig, einschließlich eines Schweißgrundkurses mit der Möglichkeit, die Arbeit aufzuzeichnen und für die Schulung und Ausbildung neuer Mitarbeitenden zu nutzen.

Videoaufnahmen

Möglichkeit der Aufzeichnung der geleisteten Arbeit dank der Verwendung der Koaxialkamera.

Voreingestellte Parameter der Laserschweißmaschine Aries von Orotig für perfektes Schweißen auf allen Materialtypen und die Möglichkeit, kundenspezifische Parameter zu speichern.

Voreingestellte Parameter

Umfangreiche Bibliothek voreingestellter Schweißparameter für das Schweißen aller Materialien mit der Möglichkeit, personalisierte Parameter zu speichern, um die Bearbeitungszeiten bei Folgeprozessen zu optimieren.

Grundfläche und Abmessungen

Dank der offenen Schweißkammer und der Tischbewegung auf drei Achsen ermöglicht die industrielle Laserschweißmaschine Aries auch das Schweißen großer Werkstücke. Die integrierten Rollen sorgen für einfache Mobilität, während die Fixierfüße Stabilität und Sicherheit während des Betriebs gewährleisten. Diese Eigenschaften bieten dem Bediener absolute Stabilität, um höchste Präzision bei den Laserschweißarbeiten zu erreichen.

Stellfläche und Abmessungen der Laserschweißmaschine Antares von Orotig.
Stellfläche und Abmessungen der Laserschweißmaschine Aries von Orotig.
  • Merkmale
  • Technische Daten
  • Zubehör
  • Downloads
Technische Merkmale der Laserschweißmaschine Aries von Orotig.

TECHNISCHE DATEN

Aries+

Aries2

KRISTALLTYP

Nd:YAG @ 1064

Nd:YAG @ 1064

MAXIMALE PULSENERGIE

240 J

280 J

PULSDAUER

25 ms

25 ms

SPITZENLEISTUNG

10.0 kW

12.0 kW

DURCHSCHNITTLICHE LEISTUNG

120 W

150 W

WIEDERHOLUNGSRATE

0 - 40 Hz

0 - 40 Hz

SPEISUNG

230 VAC ± 10%, 1P + N + PE, 50/60 Hz, 2.2 kW

230 VAC ± 10%, 1P + N + PE, 50/60 Hz, 3.6 kW

STROMVERSORGUNG FÜR DEN TISCH

230 VAC ± 10%,1+N ph, 50/60 Hz, 1 kW

230 VAC ± 10%,1+N ph, 50/60 Hz, 1 kW

DURCHMESSER DES SCHWEIßPUNKTES

0.1 - 2 mm

0.1 - 2 mm

STEUERUNGSZUGANG

Extern über kapazitives 7''-Touchscreen-Display, intern über Drehschalter

Extern über kapazitives 7''-Touchscreen-Display, intern über Drehschalter

UMLUFTKÜHLUNG TYP

Forcierte Luft mit doppeltem Kreislauf, 8 l Flüssigkeit und doppeltem Kühler

Forcierte Luft mit doppeltem Kreislauf, 8 l Flüssigkeit und doppeltem Kühler

GEWICHT

385 Kg (+ mobiler Tisch 55 Kg)

385 Kg (+ mobiler Tisch 55 Kg)

Schrägplatten-Zubehör für den Positioniertisch der Laserschweißmaschine Aries von Orotig.

Schiefe Ebene für Positioniertisch (bis zu 30°)

Verstellbarer Mikroskop-Halter als Zubehör für die Laserschweißmaschine Aries von Orotig.

Einstellbares Mikroskopstativ (5°-25°)

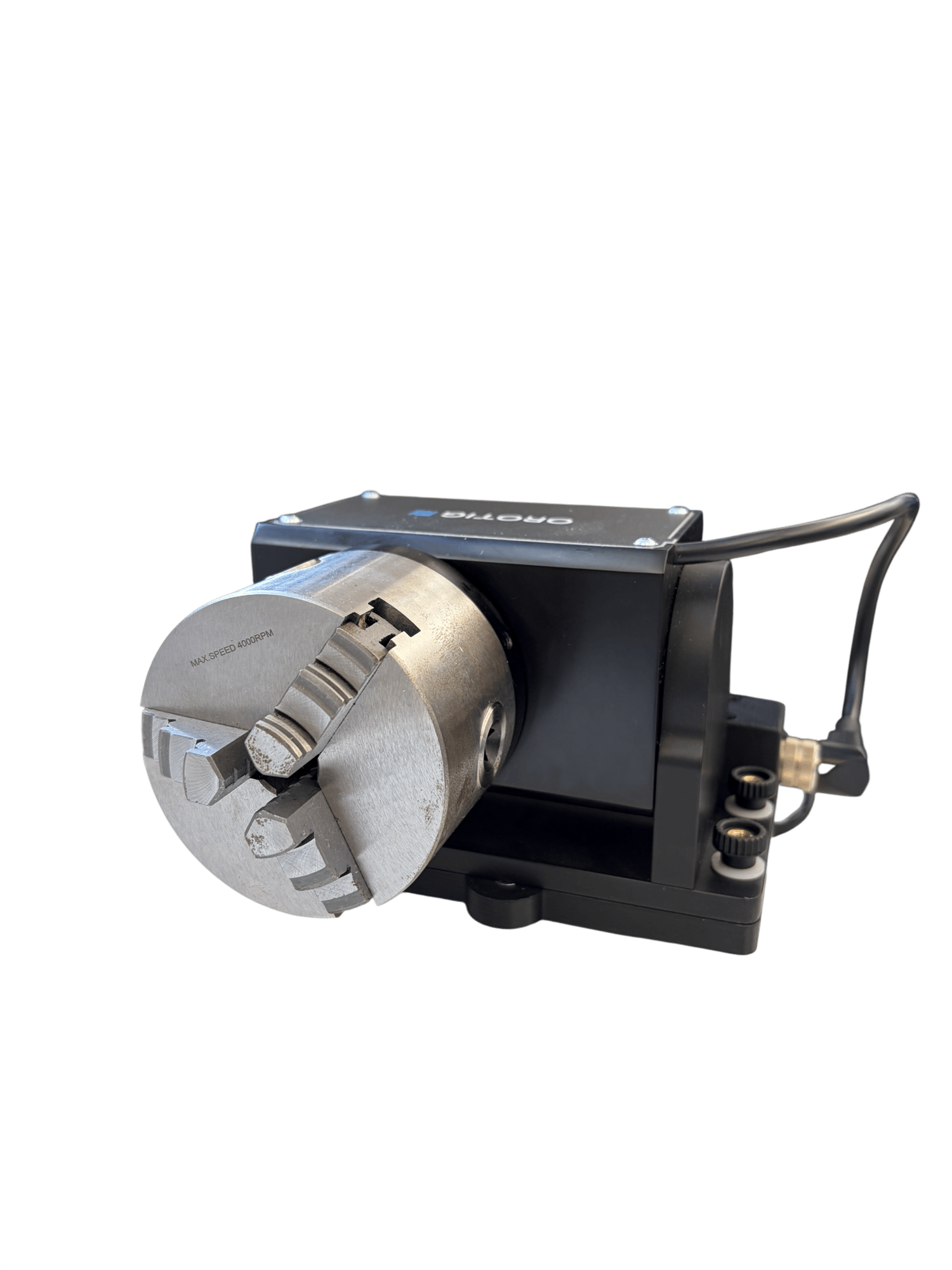

Dreh- und Spindelvorsatz für die Laserschweißmaschine Aries von Orotig.

Drehvorsatz & Spindel (Ø 80mm)
