Compattezza

Kompakt

Seine kompakten Abmessungen und die innovative Helmöffnung machen den Canova zu einem kompakten Laser, der selbst auf engstem Raum perfekt eingesetzt werden kann.

Protezione

Sicher

Laser der Klasse 1: Absolute Sicherheit für Bedienpersonal und Kunden wird durch das spezielle CE-zertifizierte Sichtfenster gewährleistet, das eine sicheres Arbeiten ohne Schutzbrille ermöglicht, sowie durch Sensoren, die den Betrieb der Maschine bei geöffneter Tür verhindern.

Schermo e fumetto

Einfach zu bedienen

Erfahrenes Bedienpersonal? Das ist nicht nötig! Dank der neuen firmeneigenen MARKo-Software kann selbst eine unerfahrene Person eine Markierung mit wenigen Klicks durchführen.

Marko: die integrierte Software für die Markierung mit nur wenigen Klicks

Dank der neuen proprietären MARKO-Software können selbst unerfahrene Personen eine Markierung in wenigen Minuten und ohne Fehler vornehmen. Der Assistent führt die Bedienperson intuitiv durch den Prozess und ermöglicht es ihr, eine bestehende Datei zu importieren oder einen Text von Grund auf neu zu erstellen.

Die integrierte Software von Marko ermöglicht geführte Pfade, die den Bediener durch die verschiedenen Schritte leiten und so Fehler im Betrieb reduzieren.

Geführte Touren

Geführte Touren, die das Bedienpersonal durch die verschiedenen Schritte begleiten und die Fehlermarge verringern.

Die integrierte Marko-Software ermöglicht es, mit Hilfe von animierten Tooltips die Funktionalität der Software auch denjenigen zu erklären, die den Marker zum ersten Mal benutzen.

Animierte Tooltips

Tooltips zur Erläuterung der Funktionen der Software, auch für diejenigen, die den Markierer zum ersten Mal benutzen.

Mit der integrierten Marko-Software kann die Bedienperson die Markierparameter selbst einstellen oder aus voreingestellten Parametern wählen.

Voreingestellte Parameter

Um auch Anfängern ein professionelles Markieren zu ermöglichen, kann das Bedienpersonal die Markierungsparameter selbst einstellen oder aus einem unserer vordefinierten Programme wählen.

Autofokus

Orotig hat ein innovatives Autofokussystem entwickelt, mit dem die Schärfe vollautomatisch auf das Werkstück eingestellt werden kann, was eine perfekte Fokussierung auch in Randbereichen des Arbeitstisches ermöglicht.

DOWNLOAD BROCHURE
Das Autofokussystem der Canova-Lasermarkiermaschine von Orotig ermöglicht es, den Fokus auf das Werkstück automatisch zu steuern, auch in Randbereichen des Arbeitstisches.

Vielseitigkeit

Neben dem Standardobjektiv von 160 mm ist es möglich, das 100-mm-Objektiv zu installieren, das sich perfekt für extrem präzise Bearbeitungen und eine hohe Detailschärfe eignet, oder das 210-mm-Objektiv, das dank einer Markierungsfläche von bis zu 145x145 mm auch für größere Objekte geeignet ist.

Mit einem Z-Achsen-Verfahrweg von mehr als 260 mm und einer großen Arbeitsebene ist es möglich, selbst mit dem längsten Objektiv von 210 mm starre Armbänder und Halsketten bis zu einem Durchmesser von 118 mm zu markieren.

Für die Markiermaschine Canova von Orotig sind 3 Fokuslinsen erhältlich, die jeweils die besten Markierergebnisse auf unterschiedlichen Werkstücken garantieren.

Grundfläche und Abmessungen



Stellfläche und Abmessungen der Lasermarkiermaschine Canova von Orotig.
Stellfläche und Abmessungen der Lasermarkiermaschine Canova von Orotig.
  • Merkmale
  • Technische Daten
  • Zubehör
  • Downloads

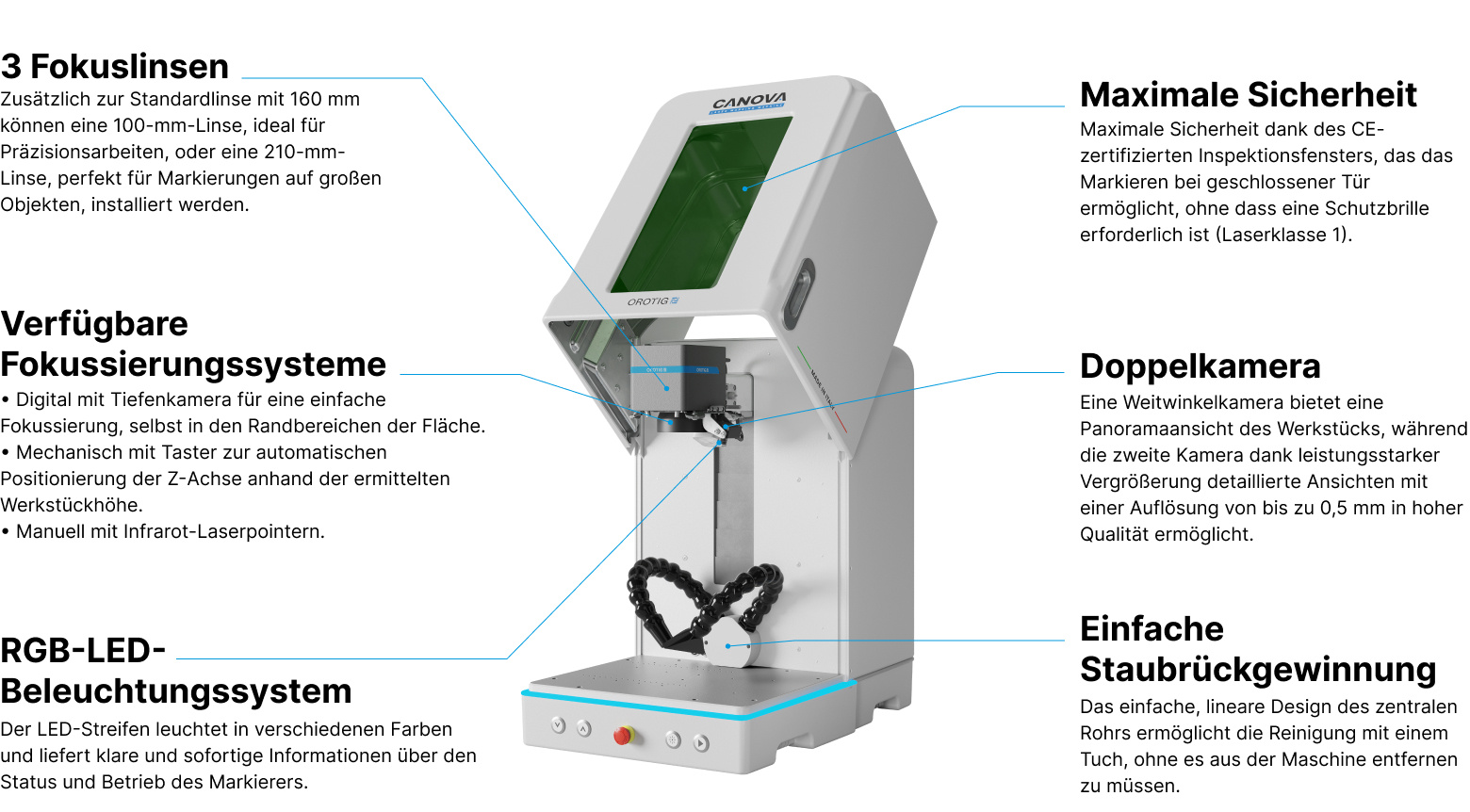

Technische Merkmale der Lasermarkiermaschine Canova von Orotig.

TECHNISCHE DATEN

Canova

LASERTYP

Faser-P-Laser Diodengepumpte Faser

LASERQUELLE (NENNLEISTUNG)

30 W, 50 W

VERFÜGBARE FOKALOBJEKTIVE

100 mm, 160 mm, 210 mm

MARKIERUNGSFLÄCHE

60×60 mm, 110×110 mm, 145×145mm (je nach Objektiv)

TYP Z-ACHSE

Motorisiert mit Schrittmotor

VERFAHRWEG Z-ACHSE

263 mm

MARKIERUNGSGESCHWINDIGKEIT

Bis zu 8 m/s

FREQUENZ

37-600 Khz (30W) / 40-600 kHz (50W)

IMPULSENERGIE

0,8 mJ 37 kHz (30W) / 1,25 mJ 40 kHz (50W)

PULSDAUER

200 nS (30 W - 50 W)

M2

<1,5 (30W) / <1,8 (50W)

SICHERHEITSKLASSE

Classe 1 (geschlossen), Classe 3R (offen)

KÜHLSYSTEM

Zwangsluft

WELLLENLÄNGE

1064 nm

SPEISUNG

115 - 230 V ±10% 50-60 Hz

PUNKTDURCHMESSER

35 μm

GEWICHT

45 Kg

Rotationsmotor und Spindel als Zubehör für die Lasermarkiermaschine Canova von Orotig.

Drehmotor und Spindeln

Kippstativ für die Lasermarkiermaschine Canova von Orotig.

Kippstativ

3-in-1-Schraubstock-Zubehör für die Lasermarkiermaschine Canova von Orotig.

3-in-1-Schraubstock

Honeycomb-Unterstützung als Zubehör für die Lasermarkiermaschine Canova von Orotig.

Honeycomb-Unterstützung
