Massima-produttività

Máxima productividad

+15 horas de soldadura continua sin necesidad de pausas.

Schermo e fumetto

Facilidad de uso

Fácil de usar incluso para los operadores menos experimentados gracias a la interfaz intuitiva y a los parámetros preestablecidos.

Icona marcatura

Alto rendimiento

Suelda sin problemas incluso metales difíciles como la plata y el platino.

Aumenta la productividad al reducir a cero los tiempos de inactividad

Con una potencia máxima muy elevada y un sistema de refrigeración por agua con un depósito de 10 litros y radiador doble, Revo X proporciona hasta 15 horas de tiempo de actividad, lo que elimina la necesidad de tiempos de inactividad y mejora la productividad y el flujo de trabajo en su empresa.

Icona frequenza

Alta frecuencia

Hasta 40 disparos por segundo

Alta potenza di picco

Alta potencia de pico

Hasta 280 J

Ampio serbatoio

Refrigeración por agua

Depósito de 10 L

Excelente rendimiento

Gracias a su increíble potencia de pico, Revo X puede procesar fácilmente incluso metales reflectantes como la plata o el platino.

DESCARGAR FOLLETO

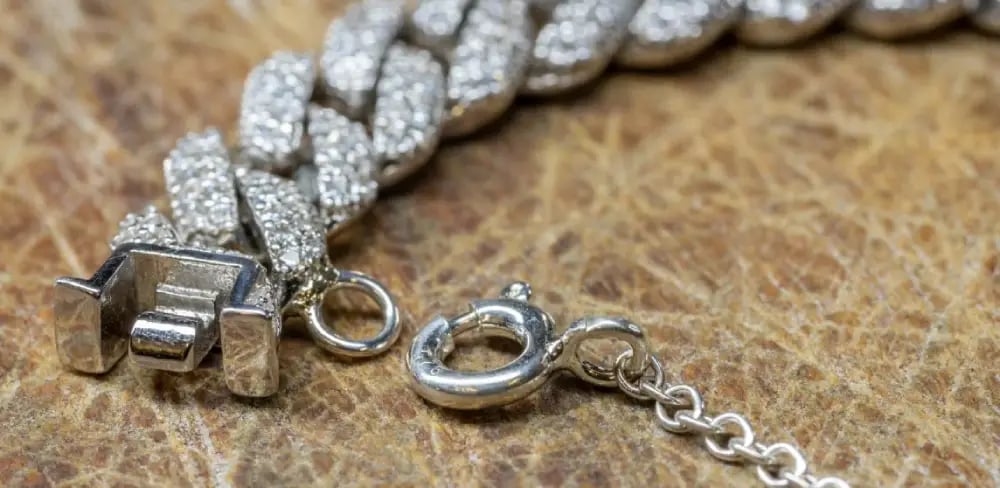

Brazalete fabricado con metales reflectantes soldados gracias a la soldadora láser Revo X de Orotig.

Fácil de usar incluso para operadores sin experiencia

Gracias a una interfaz gráfica sencilla e intuitiva y a una biblioteca de parámetros preestablecidos específicamente diseñados para obtener resultados perfectos en distintos tipos de materiales, Revo X puede ser utilizada de inmediato incluso por operadores sin experiencia.

La intuitiva interfaz gráfica de usuario de la soldadora láser Revo X de Orotig facilita el cambio de ajustes desde la pantalla táctil.

Interfaz intuitiva

Interfaz gráfica intuitiva que permite modificar fácilmente los ajustes desde la pantalla táctil.

Videoteca de la soldadora láser Revo X de Orotig, que incluye un curso básico de soldadura con la posibilidad de grabar trabajos y utilizarlos para formación y adiestramiento de nuevos recursos.

Videoteca

Videoteca incluida con el curso básico de soldadura y posibilidad de grabar el trabajo y utilizarlo para formación y adiestramiento de nuevos recursos.

Parámetros preestablecidos de la soldadora láser Revo X de Orotig para una soldadura perfecta en todo tipo de materiales y posibilidad de guardar parámetros personalizados.

Parámetros
preestablecidos

Parámetros preestablecidos para una soldadura perfecta de todo tipo de materiales, con posibilidad de guardar parámetros personalizados.

Gran rendimiento, pequeño tamaño

Revo X ofrece un rendimiento excepcional sin dejar de ser la máquina más compacta del mercado en su categoría. Disponible en versión de mesa o con pedestal motorizado con altura regulable.

Volumen y dimensiones de la soldadora láser Revo X de Orotig.

Cámara de soldadura


Profundidad: 241 mm
Ancho: 423 mm
Altura: 125 mm

Distancia entre el punto de fuego y el fondo de la cámara de soldadura


110 mm

Volumen y dimensiones de la soldadora láser Revo X de Orotig.
  • Características
  • Datos técnicos
  • Accesorios
  • Downloads

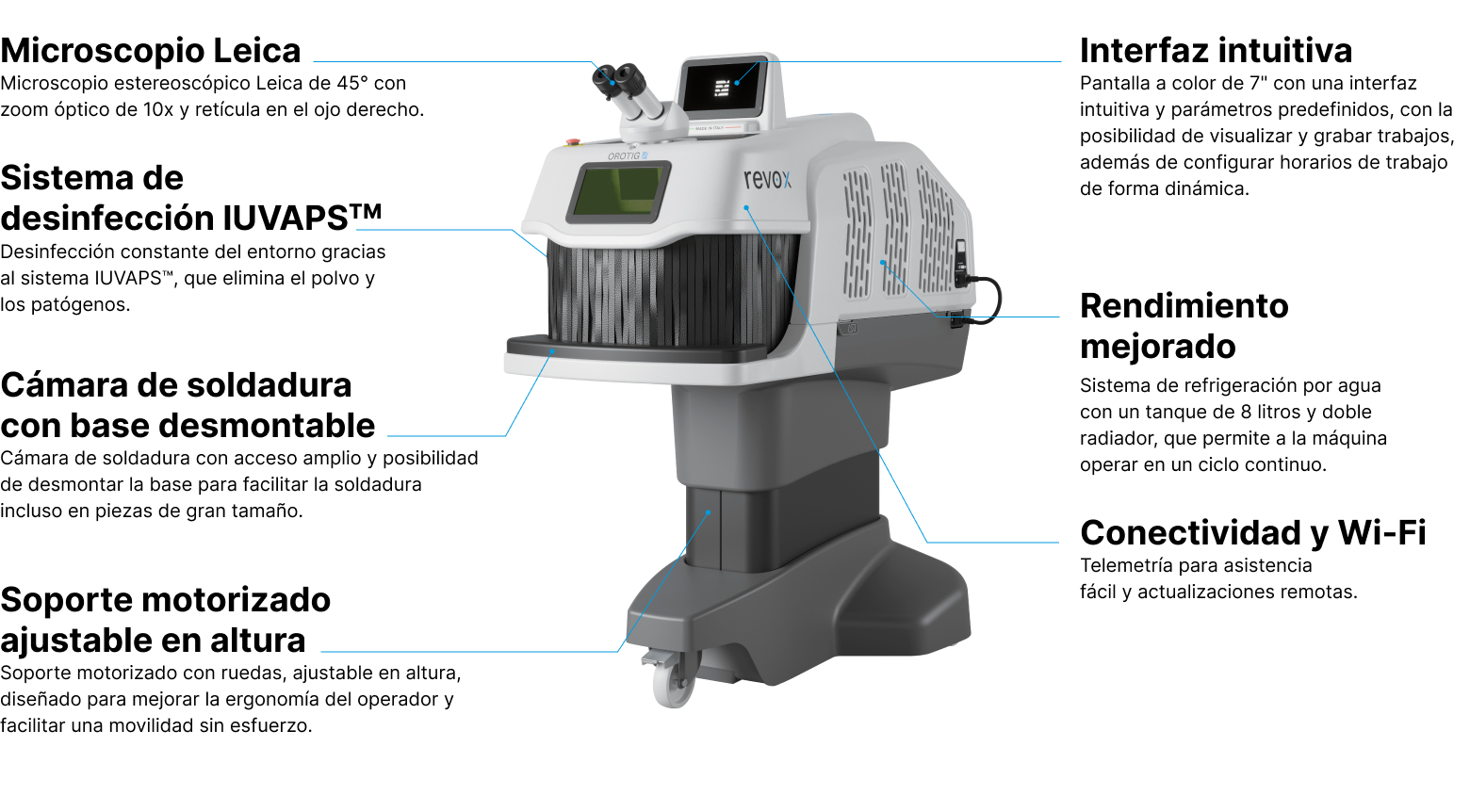

Características técnicas de la soldadora láser Revo X de Orotig.

DATOS TÉCNICOS

Revo X

Revo X+

Revo X2

TIPO DE CRISTAL

Nd:YAG @ 1064

ø 7 mm

ø 7 mm [2]

ENERGÍA DE IMPULSO MÁX

240 J

240 J

280 J

DURACIÓN DEL IMPULSO

25 ms

25 ms

25 ms

POTENCIA DE PICO

10.0 kW

10.0 kW

12.0 kW

POTENCIA MEDIA

90 W

120 W

150 W

FRECUENCIA DE REPETICIÓN

0 - 40 Hz

0 - 40 Hz

0 - 40 Hz

FUENTE DE ALIMENTACIÓN

230 VAC ± 10%, 1P + N + PE, 50/60 Hz, 2.2 kW

230 VAC ± 10%, 1P + N + PE, 50/60 Hz, 2.2 kW

230 VAC ± 10%, 1P + N + PE, 50/60 Hz, 3.6 kW

DIÁMETRO DEL PUNTO DE SOLDADURA

Da 0.1 a 2 mm

Da 0.1 a 2 mm

Da 0.1 a 2 mm

ACCESO DE CONTROL

Externo con pantalla táctil capacitiva de 7'', interno mediante interruptor giratorio

Externo con pantalla táctil capacitiva de 7'', interno mediante interruptor giratorio

Externo con pantalla táctil capacitiva de 7'', interno mediante interruptor giratorio

TIPO DE REFRIGERACIÓN

Aire forzado con doble circuito, 8 l de líquido y doble radiador

Aire forzado con doble circuito, 8 l de líquido y doble radiador

Aire forzado con doble circuito, 8 l de líquido y doble radiador

PESO

65 Kg

75 Kg

75 Kg

Accesorio óptico Lynx para la soldadora láser Revo X de Orotig.

Óptica Lynx

Accesorio pedal analógico para la soldadora láser Revo X de Orotig.

Pedal analógico

Accesorio reposamuñecas interno para la soldadora láser Revo X de Orotig.

Reposamuñecas interno

Accesorio pedestal ajustable para la soldadora láser Revo X de Orotig.

Pedestal ajustable

Accesorio pedal neumático para la soldadora láser Revo X de Orotig.

Pedal neumático

Accesorio soporte ajustable para microscopio para la soldadora láser Revo X de Orotig.

Soporte de microscopio ajustable (5°-25°)

Accesorio trampilla para las manos para la soldadora láser Revo X de Orotig.

Trampilla pasamanos

Accesorio giratorio y husillo para la soldadora láser Revo X de Orotig.

Giratorio y husillos (Ø 80mm)
