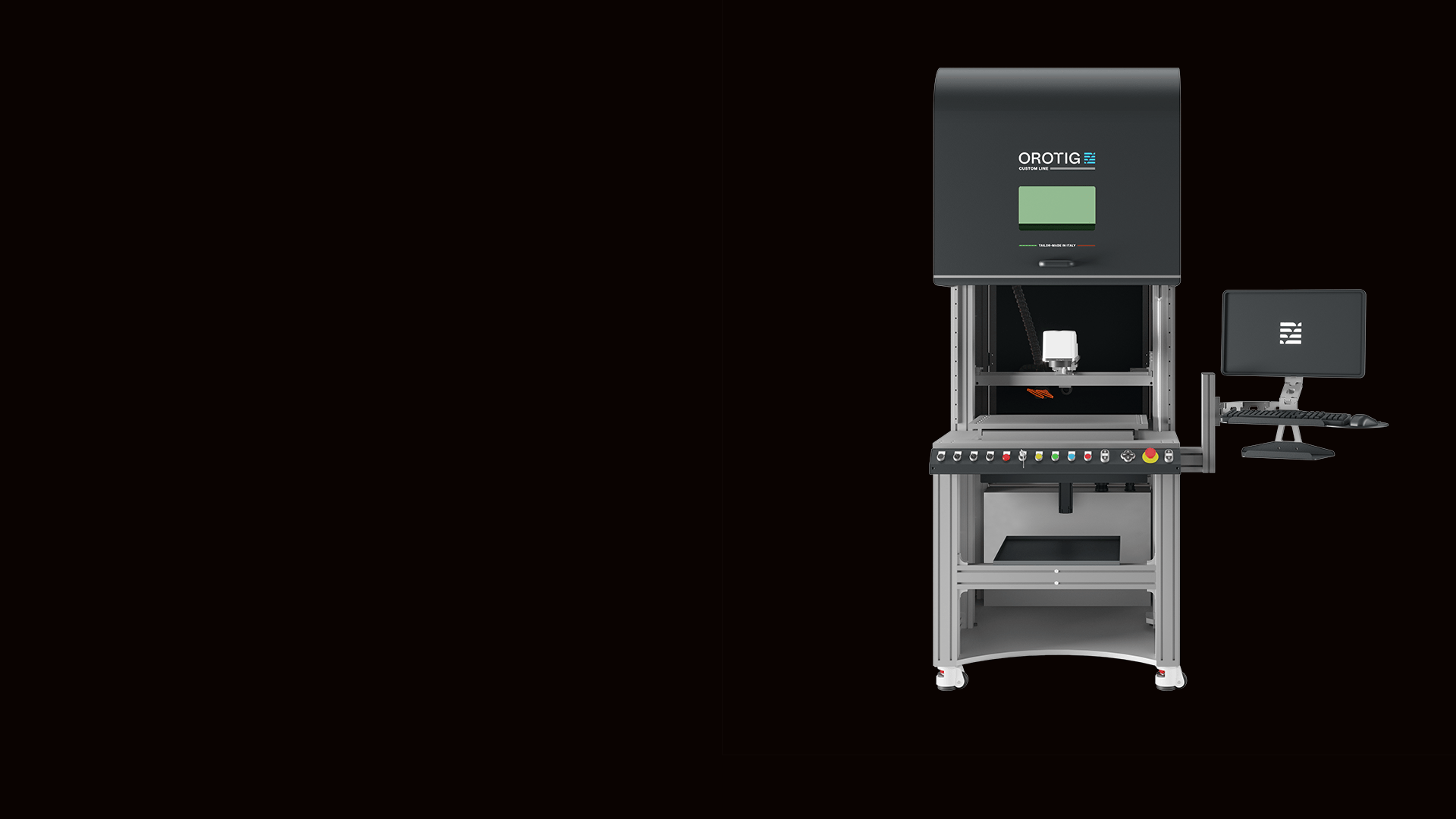

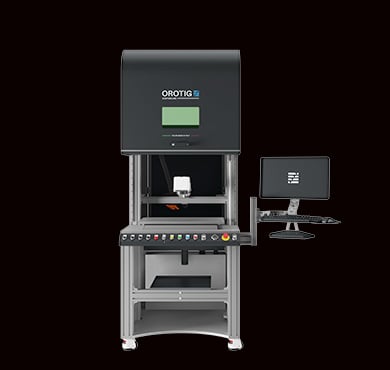

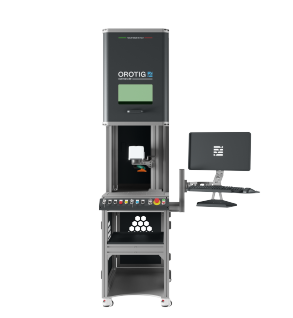

Marcatrice laser
su tre assi (XYZ)
Soluzione ideale per la marcatura di componenti in metallo, plastica e gomma di pezzi complessi nella forma e nelle dimensioni grazie alla movimentazione sui tre assi.
Versatile
Grazie alla movimentazione sugli assi X-Y-Z, è possibile effettuare marcature precise su pezzi complessi, sia per forma che per dimensioni.
Flessibile
La sua configurazione modulare permette di estendere facilmente l’area di marcatura, rendendola perfetta per diverse applicazioni produttive.
Alte prestazioni
Affidabilità e alta qualità anche in produzione continua, riducendo al minimo i tempi di fermo macchina.

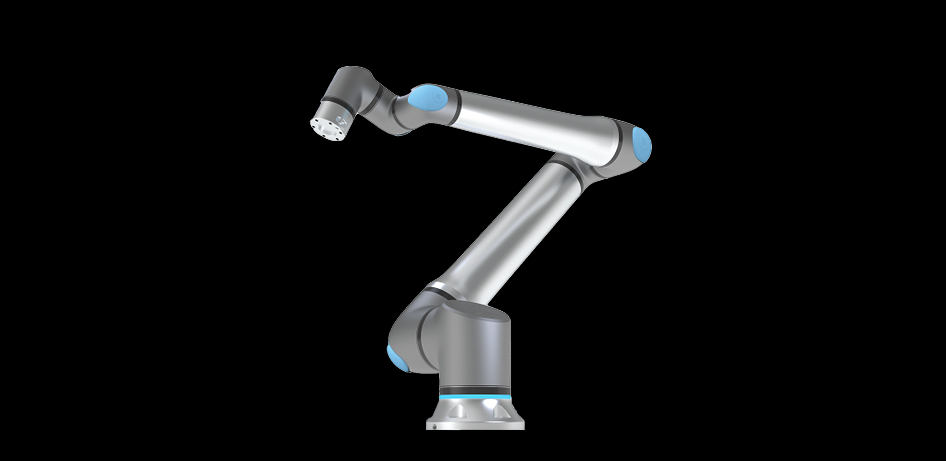

Automazioni con robot
La marcatrice laser su tre assi può essere integrata con bracci meccanici e robot per automatizzare i cicli di lavoro, ottimizzando tempi e produttività in base alle specifiche esigenze del cliente.

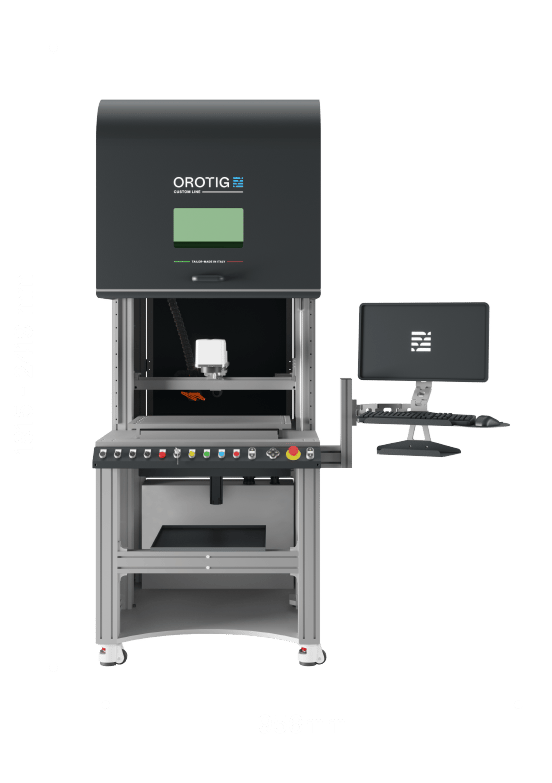

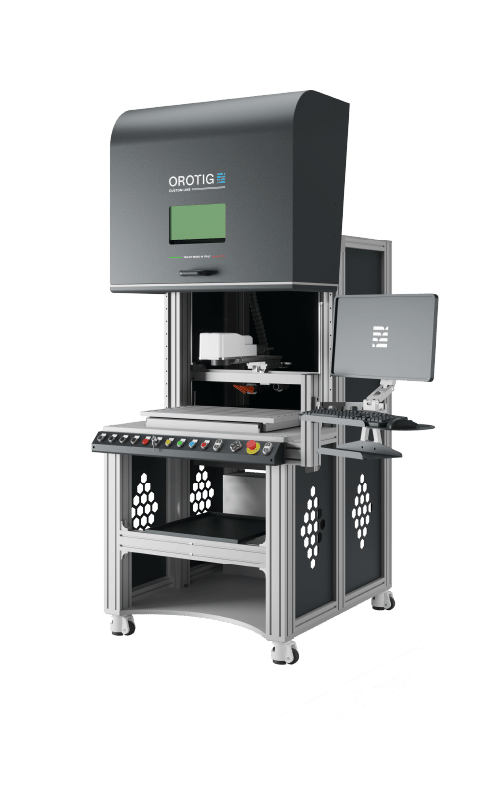

Ingombro e Dimensioni
- Caratteristiche
- Dati Tecnici
- Accessori
- Downloads
DATI TECNICI
MPH XYZ
Potenze disponibili
30 W, 30 W MOPA, 50 W, 70 W, 100 W
Lenti focali disponibili
100 mm, 160 mm, 210 mm
Area marcatura
60 x 60 mm, 110 × 110 mm, 145 x 145 mm (a seconda della lente)
Tipo di asse Z
Motorizzato con motore passo - passo Brushless Mitsubishi
Corsa assi X-Y-Z
X 600 mm – Y 400 mm – Z 400 mm
Dimensioni max del pezzo da marcare
700 mm x 400 mm
Peso massimo del pezzo da marcare
150 kg
Classe sicurezza
Classe 1 (chiusa), Classe 3R (aperta)
Sistema raffreddamento
Aria forzata
Lunghezza d’onda
1064 nm
Alimentazione
230 V ±10% 50-60 Hz
Dimensioni
L 956 mm – P 1178 mm – A 1815 mm (2419 mm con portello aperto)
Peso
365 kg
Predisposizione mandrino
Si

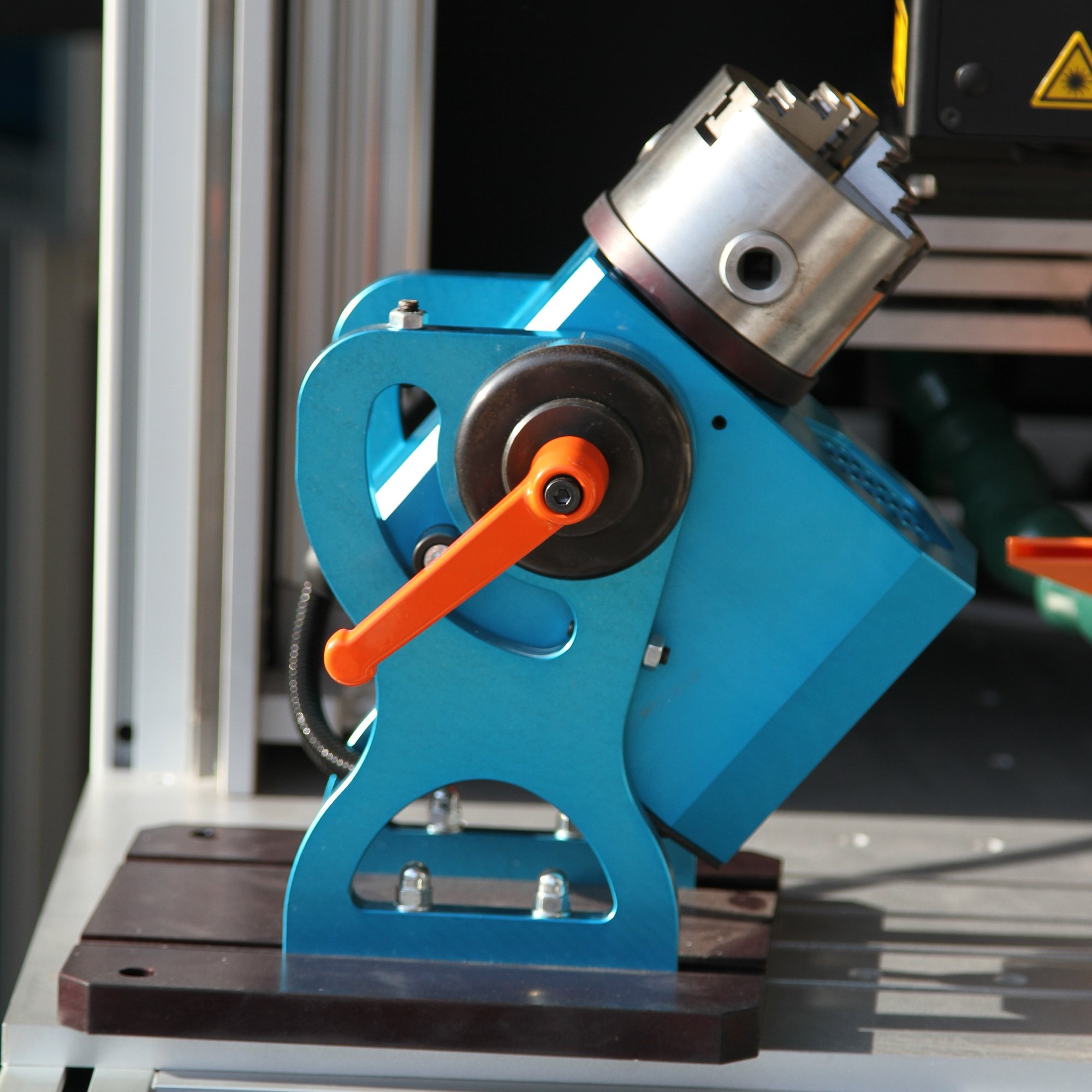

Mandrini
DIV 20: Mandrino di precisione autocentrante con diametro 80 mm.
DIV 32: Mandrino di precisione autocentrante con diametro 125 mm.
Custom: È possibile richiedere mandrini con risoluzione centesimale.
TBH BF 100 R e filtri M5, HEPA 13, a carboni attivi
(flusso d’aria 30/230 m³/h, diametro 50 mm)
TBH LN 230 e filtri M5, HEPA 13, a carboni attivi
(flusso d’aria 50/250 m³/h, diametro 50 mm)
