3-Achsen-Markierlösung für komplexe Werkstücke
Ideal für die Beschriftung von Metall-, Kunststoff- und Gummiteilen mit komplexer Form – dank XYZ-Bewegung.
Vielseitig
Die XYZ-Achsensteuerung erlaubt Markierungen auf komplexen Geometrien, unabhängig von Form oder Größe.
Flexibel
Dank ihres modularen Aufbaus lässt sich die Markierfläche einfach erweitern, ideal für verschiedene industrielle Anwendungen.
Hochleistungsfähig
Robuste Technologie für den Dauerbetrieb mit minimalen Stillstandszeiten und gleichbleibend hoher Qualität.
Robotik-Integration
Dieses präzise 3-Achsen-Markiersystem lässt sich mit Robotern und mechanischen Armen automatisieren. Damit können Arbeitszyklen optimiert, Produktionszeiten verkürzt und Abläufe effizient gestaltet werden – individuell abgestimmt auf Kundenwünsche.

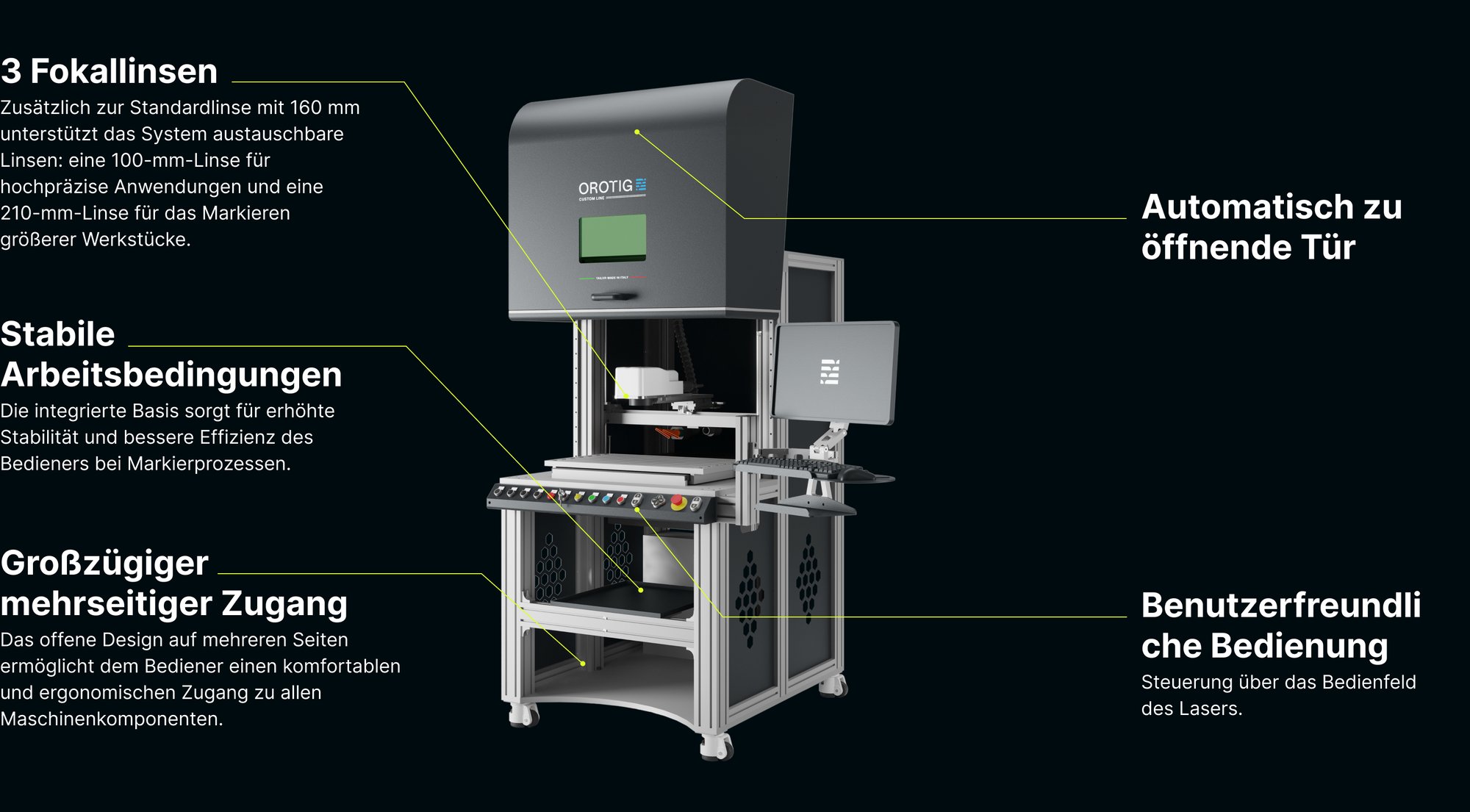

Grundfläche und Abmessungen
- Merkmale
- Technische Daten
- Zubehör
- Downloads
TECHNISCHE DATEN
MPH XYZ
Verfügbare Leistung
30 W, 30 W MOPA, 50 W, 70 W, 100 W
Verfügbare Fokussierlinsen
100 mm, 160 mm, 210 mm
Markierfläche
60 x 60 mm, 110 × 110 mm, 145 x 145 mm (je nach Linse)
Z-Achse
Mit Schrittmotor - Brushless Mitsubishi
Verfahrweg X-Y-Z-Achse
X 600 mm – Y 400 mm – Z 400 mm
Max. Werkstück‑Abmessungen
700 mm x 400 mm
Maximalgewicht Werkstück
150 kg
Schutzklasse
Klasse 1 (geschlossen), Klasse 3R (offen)
Kühlsystem
Zwangslüftung
Wellenlänge
1064 nm
Stromversorgung
230 V ±10% 50-60 Hz
Maße
B 956 mm – T 1178 mm – H 1815 mm (2419 mm mit geöffneter Tür)
Gewicht
365 kg
Spannfuttereinrichtung
Ja
Spannfutter
DIV 20: Selbstzentrierendes Präzisionsspannfutter mit 80 mm Durchmesser.
DIV 32: Selbstzentrierendes Präzisionsspannfutter mit 125 mm Durchmesser.
Sonderanfertigung: Spannfutter mit Hundertstelmillimeter-Auflösung auf Anfrage erhältlich.
TBH BF 100 R mit M5-, HEPA-13- und Aktivkohlefiltern
(Luftdurchsatz 30–230 m³/h, Durchmesser 50 mm)
TBH LN 230 mit M5-, HEPA-13- und Aktivkohlefiltern
(Luftdurchsatz 50–250 m³/h, Durchmesser 50 mm)
