Industrielles
Tischmarkiergerät

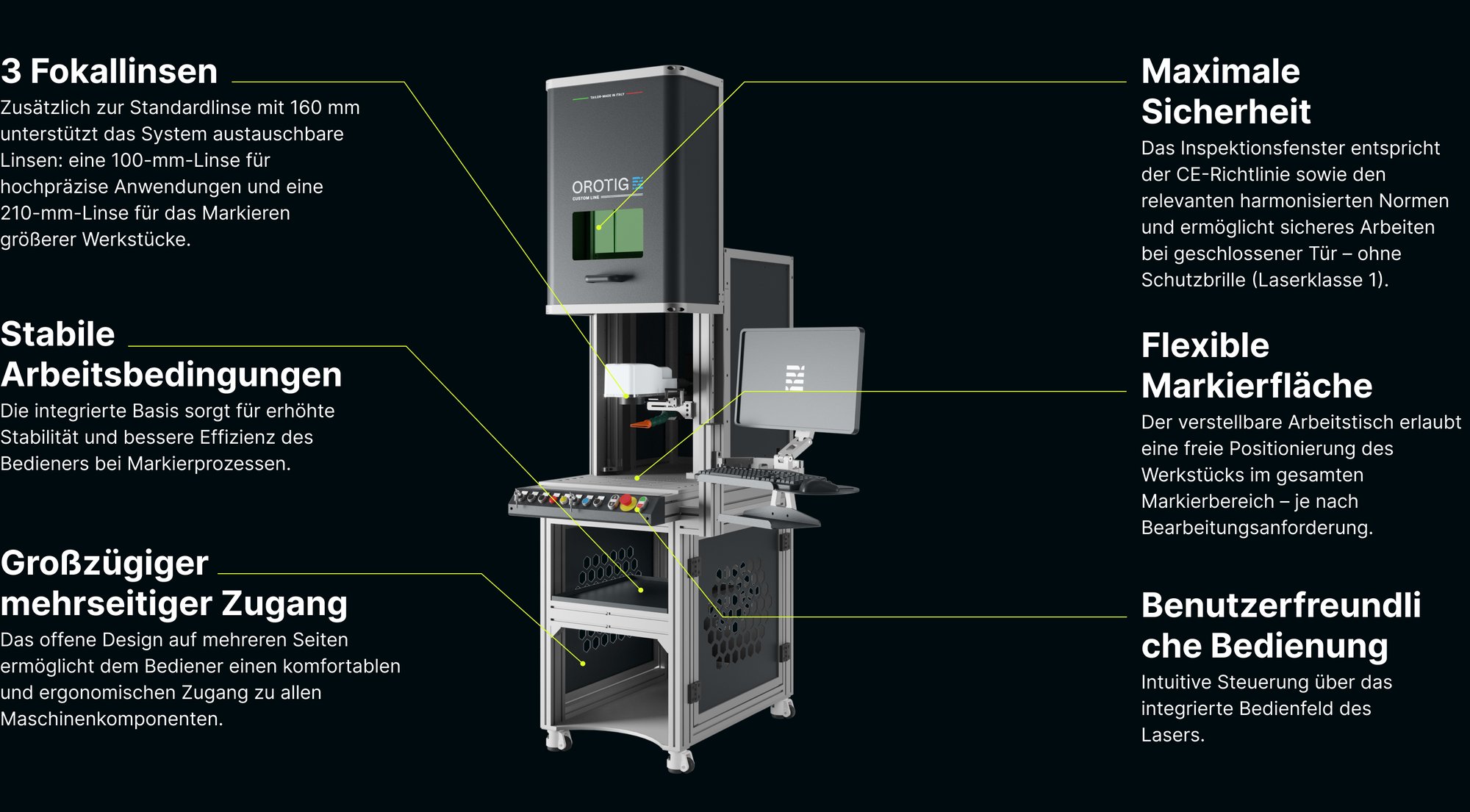

Kompakt und modular – ideal für Einzel- und Serienbeschriftungen auf Metall, Kunststoff und Gummi. Die Safety Box MPH eignet sich für eine Vielzahl von Anwendungen, darunter Brillenbügel, Griffe, Armaturen, Anhänger und Ringe. Eine vielseitige Lösung im Bereich der Tisch-Lasermarkiergeräte, perfekt für industrielle Anforderungen.
Vielseitig
Die Arbeitsfläche ist flexibel anpassbar und ermöglicht es dem Bediener, das Werkstück entlang der gesamten Markierfläche zu positionieren.
Kompaktes Design
Zuverlässige Technologie mit minimalem Wartungsaufwand und kurzen Stillstandzeiten.
Sicher
Geschlossene Markierung ohne Schutzbrille möglich, dank der CE-konformen Inspektionsscheibe.
Robotik-Integration
Safety Box MPH lässt sich mit mechanischen Armen und Robotern kombinieren, um Arbeitszyklen zu automatisieren, die Produktivität zu steigern und Prozesse effizient zu gestalten – exakt abgestimmt auf die Anforderungen des Kunden.
Grundfläche und Abmessungen
- Merkmale
- Technische Daten
- Zubehör
- Downloads
TECHNISCHE DATEN
Safety Box MPH
Verfügbare Laserquellen
30 W, 30 W MOPA, 50 W, 70 W, 100 W
Verfügbare Fokallinsen
100 mm, 160 mm, 210 mm
Markierfläche
60 x 60 mm, 110 × 110 mm, 145 x 145 mm (je nach Linse)
Z-Achsentyp
Mit Schrittmotor
Hub der Z-Achse
Min 60 mm – max 610 mm
Max. Werkstückgröße
700 mm x 400 mm
Max. Werkstückgewicht
200 kg
Sicherheitsklasse
Klasse 1 (geschlossen), Klasse 3R (offen)
Kühlsystem
Zwangsluft
Wellenlänge
1064 nm
Stromversorgung
230 V ±10% 50-60 Hz
Abmessungen
B 580 mm – T 963 mm – H 938 mm (1538 mm bei geöffneter Tür)
Gewicht
220 kg
XL – Abmessungen
B 880 mm, T 963 mm, H 938 mm(2388 mm bei geöffneter Tür)
XL – Gewicht
250 kg
XL – Max. Werkstückgröße
700 mm x 700 mm
Grundgestell
Enthält: rollbarer Tisch zur Aufnahme von PC, Laserrack und Chiller, schwenkbarer Monitorarm, Tastatur und Maus (TMV).
Spannfutter
DIV 20: Selbstzentrierendes Präzisionsspannfutter mit 80 mm Durchmesser
DIV 32: Selbstzentrierendes Präzisionsspannfutter mit 125 mm Durchmesser.
Sonderanfertigung: Spannfutter mit Hundertstelmillimeter-Auflösung auf Anfrage erhältlich.
TBH BF 100 R mit M5-, HEPA-13- und Aktivkohlefiltern
(Luftdurchsatz 30–230 m³/h, Durchmesser 50 mm)
TBH LN 230 mit M5-, HEPA-13- und Aktivkohlefiltern
(Luftdurchsatz 50–250 m³/h, Durchmesser 50 mm)
